潜艇模型曲面测量

一、项目背景

       三维激光扫描技术在采集数据方面十分高效，在用于球体体积计算、曲面面积计算、不规则物体体积计算等方面也具有得天独厚的优势。

       湖北省某高校研究室想更加精确、快速地获得制造出来的潜艇模型的长、宽、高、断面，以及3D模型等数据。由于潜艇模型表面不规则，传统的测量方法存在着测量难度大，工作量大，不能依据采集数据自动建模等劣势。

       根据实际生产作业的相关需求，利用思拓力测绘自主研发的快速成图软件JRC，并借助Geomagic软件，根据统计结果和技术指标要求，可以快速获得目标的体积、长度、宽度、高度、模型等相关数据。因此该用户单位采用了思拓力X50型地面三维激光扫描仪进行测量。

二、项目实施

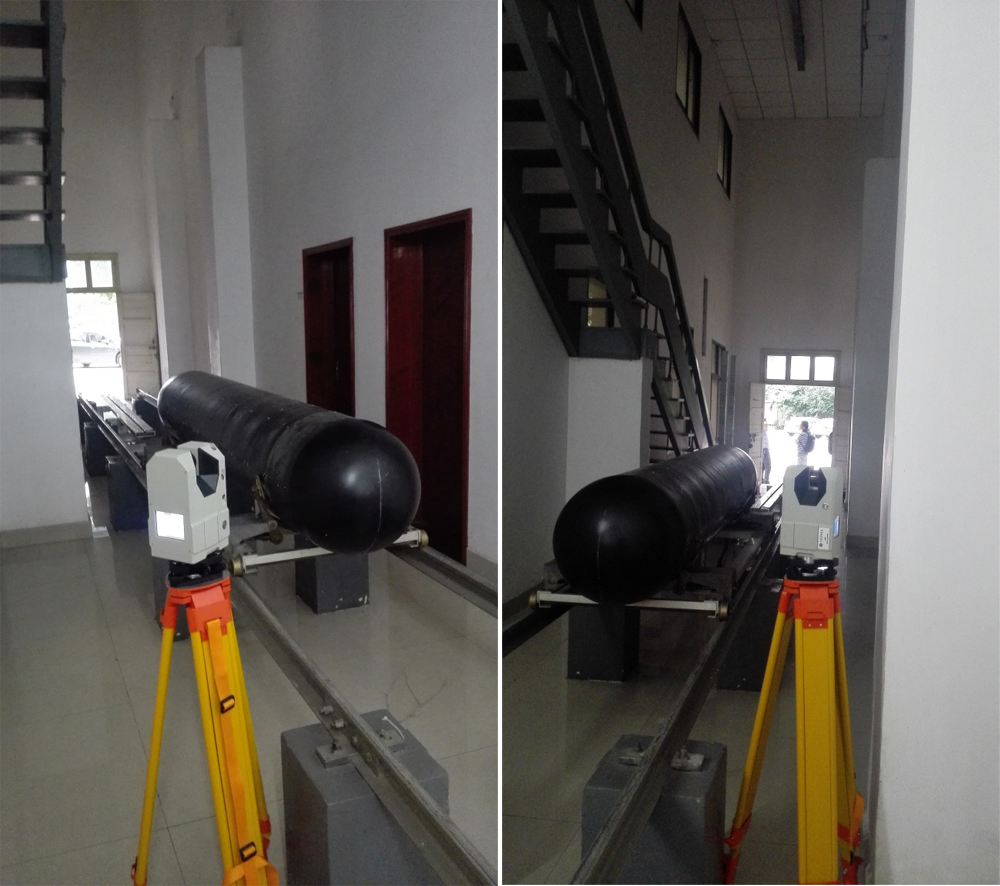

现场照片

      潜艇或称潜水船、潜舰，是能够在水下运行的舰艇。 潜艇的种类繁多，形制各异，小到全自动或一两人操作、作业时间数小时的小型民用潜水探测器，大至可装载数百人、连续潜航3-6个月的俄罗斯台风级核潜艇。按体积可分为大型（主要为军用）、中型或小型（袖珍潜艇、潜水器）和水下自动机械装置等。

测量点云

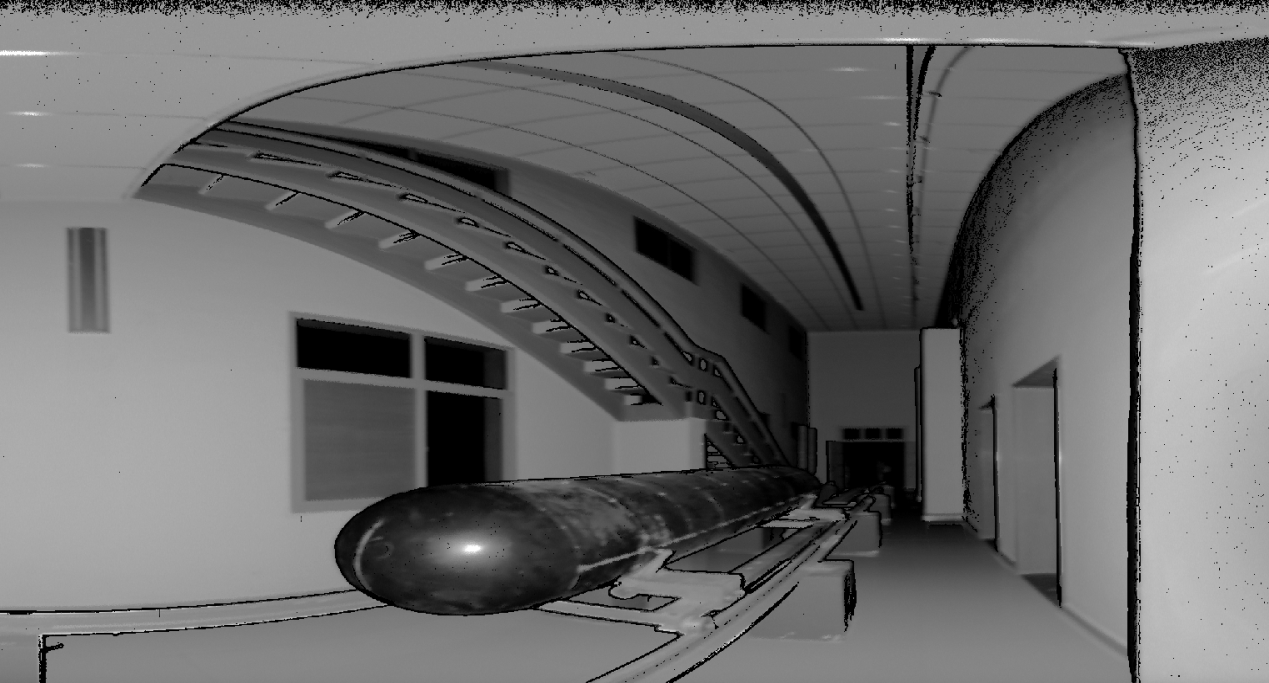

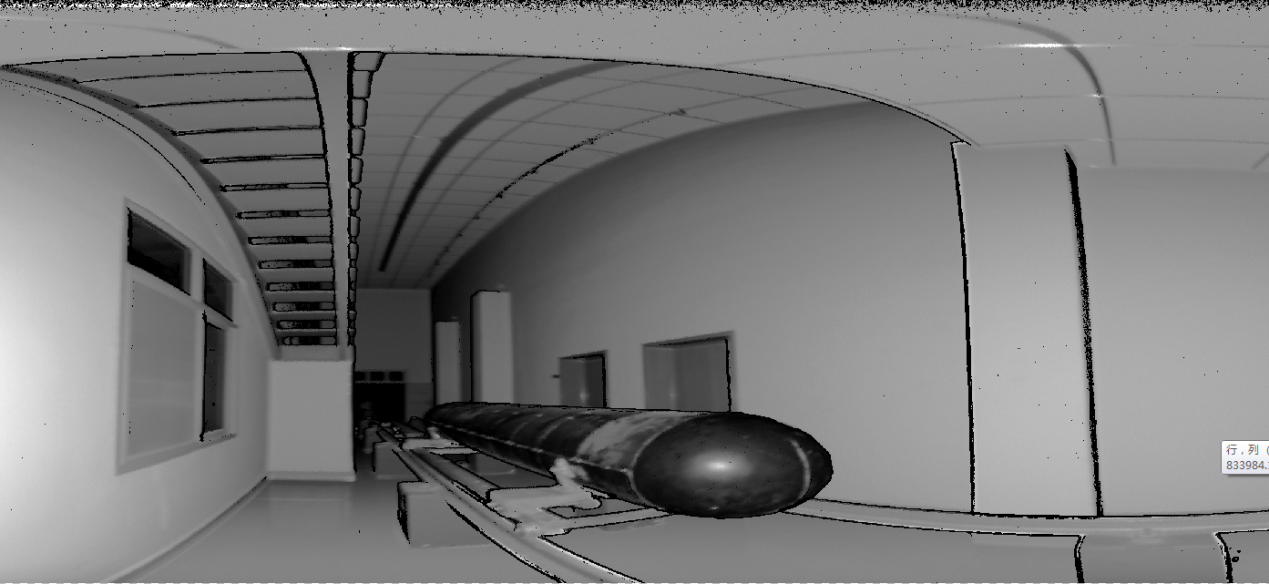

3D全景图

     自动生成3D全景图，可二维量测，实现二维图选点拼接等功能。

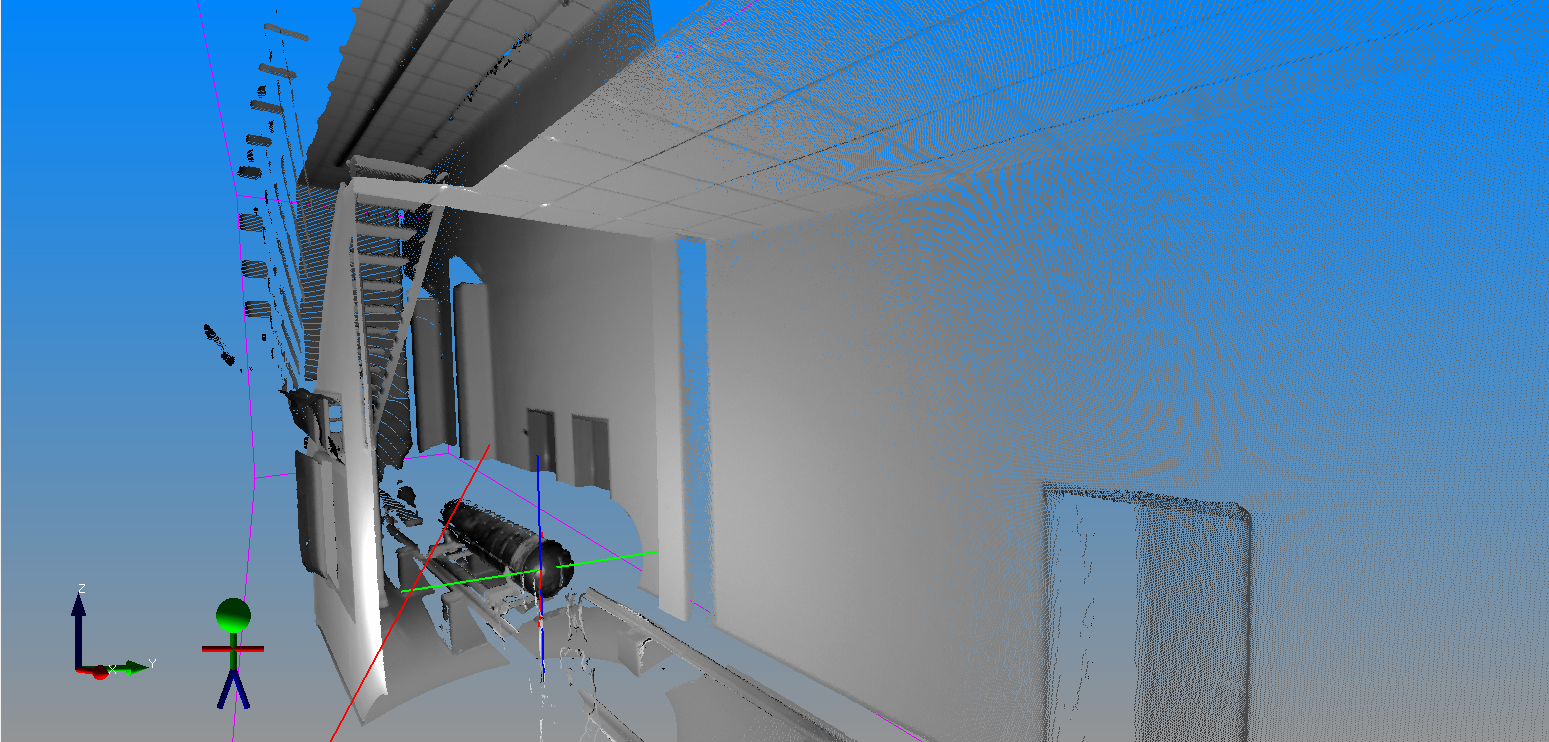

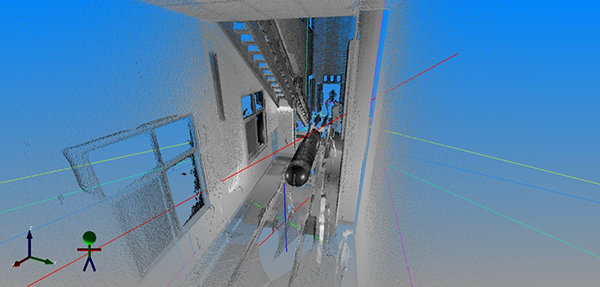

扫描原始点云数据1

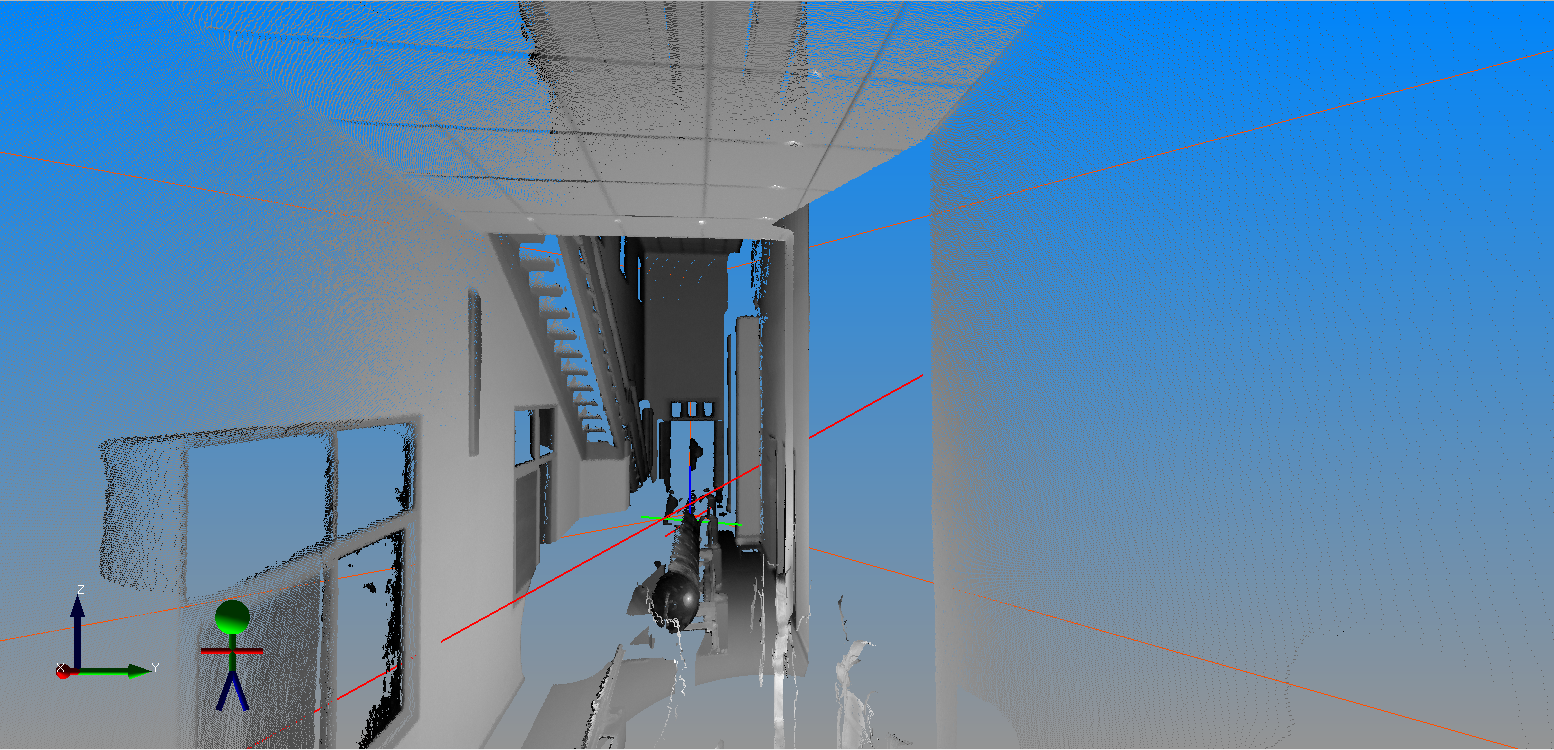

扫描原始点云数据2

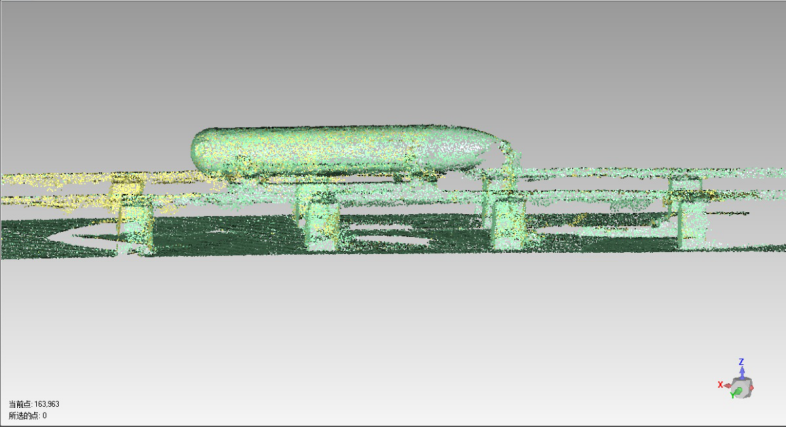

拼接后点云1

AOI感兴趣区域点云选择

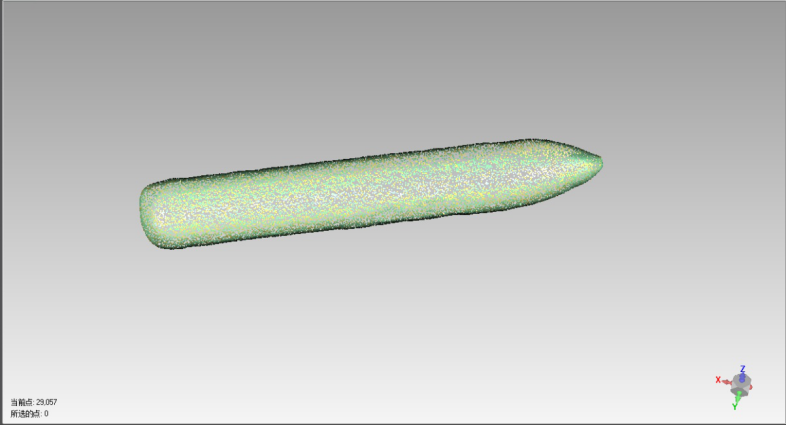

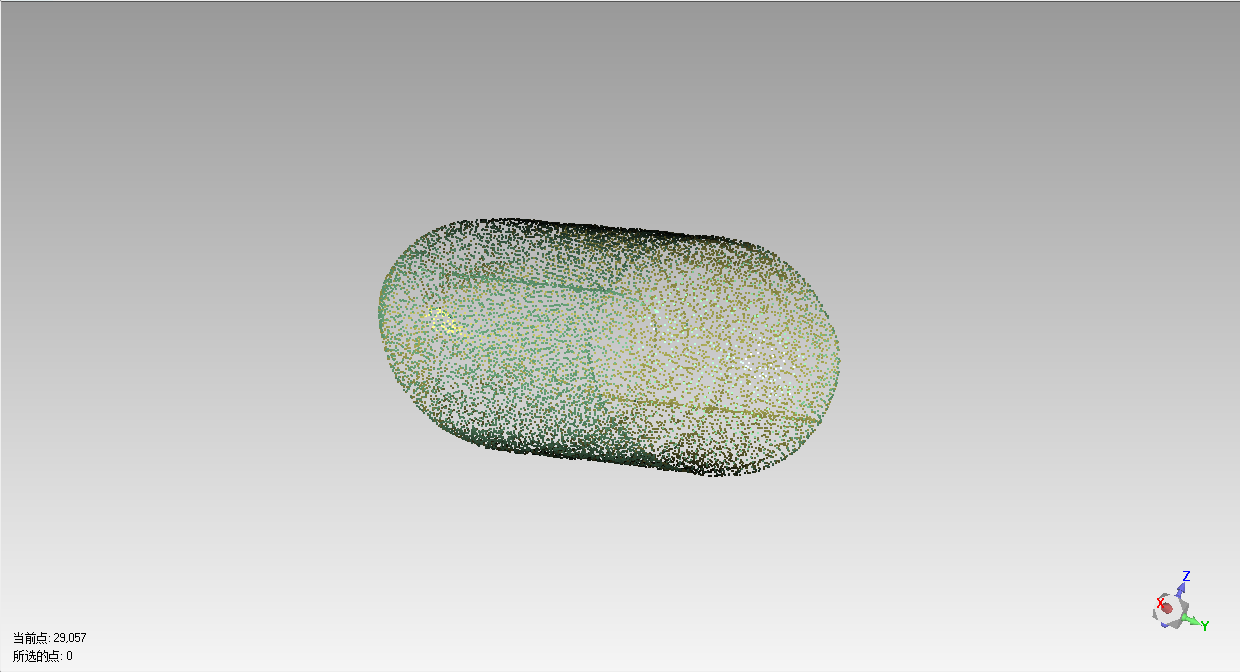

潜艇点云

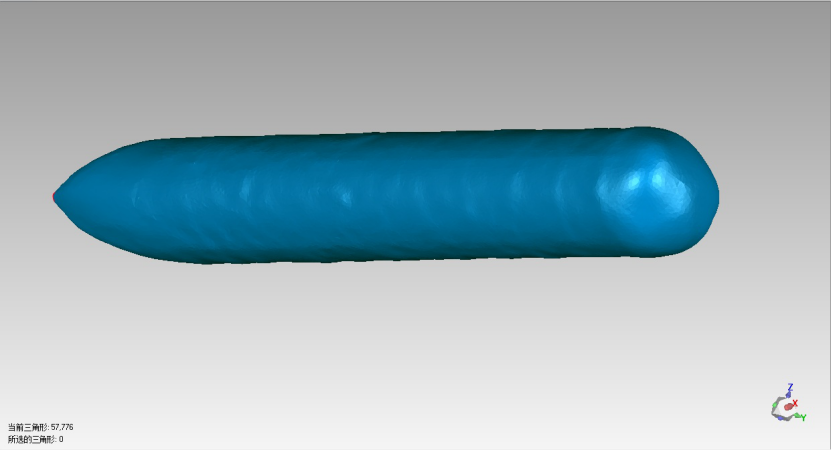

模型恢复

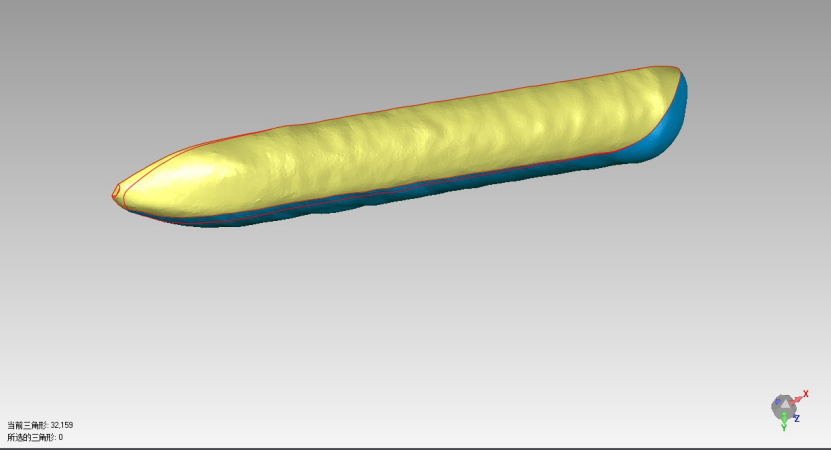

模型剖面

3DS模型

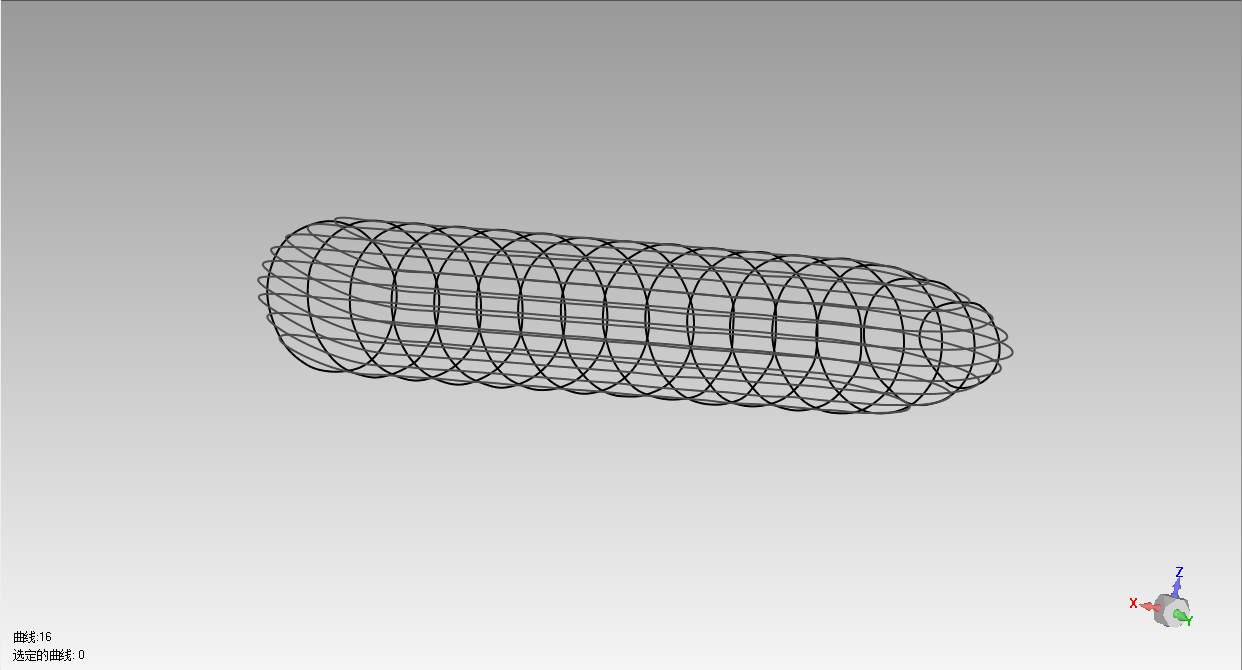

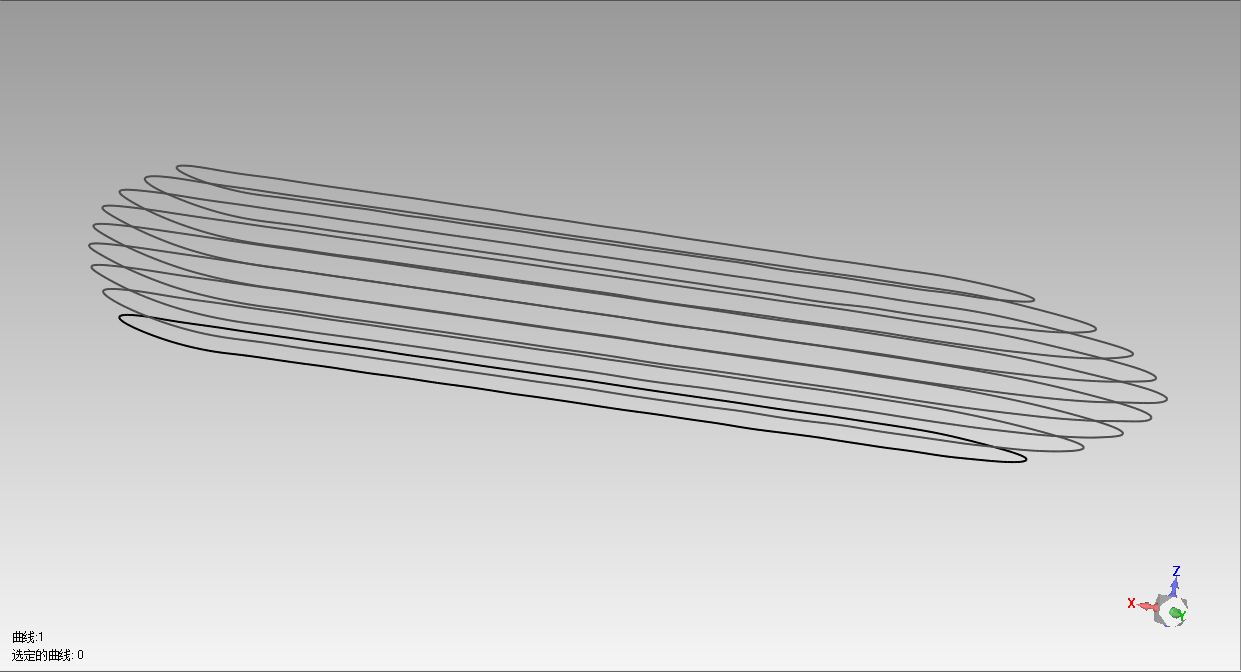

横、纵断面线

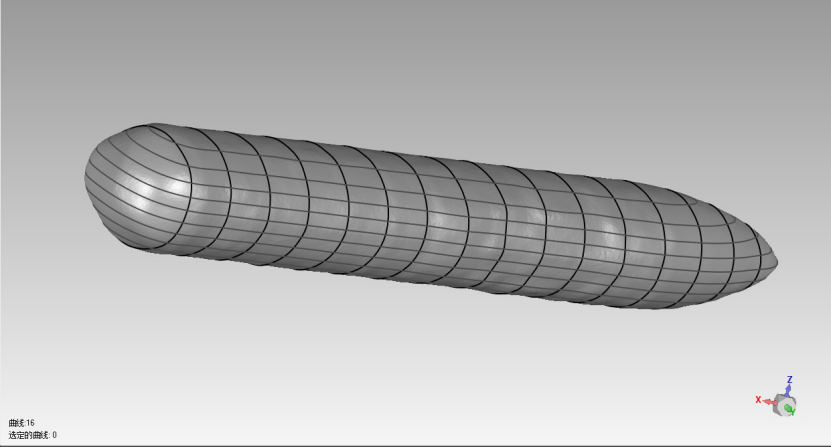

横、纵断面线

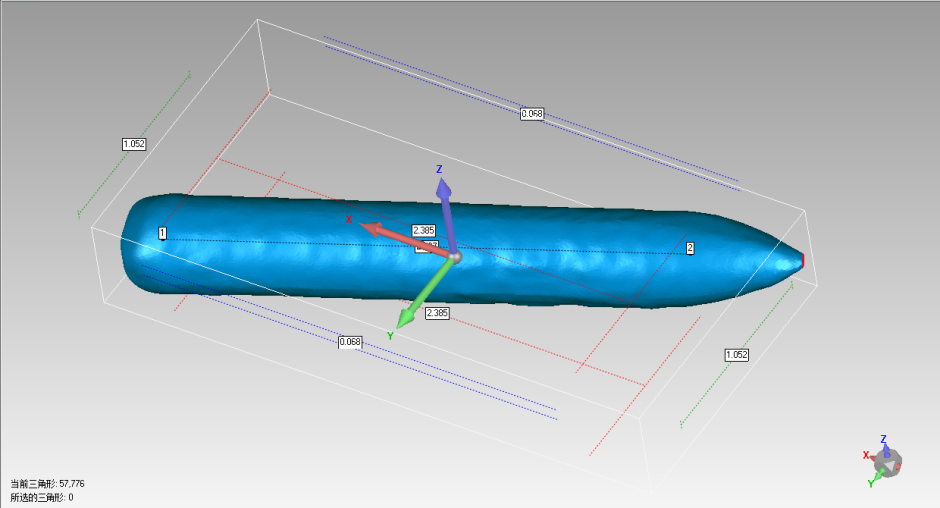

长宽高任意量测

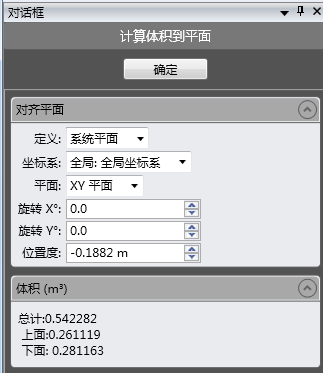

精确体积计算

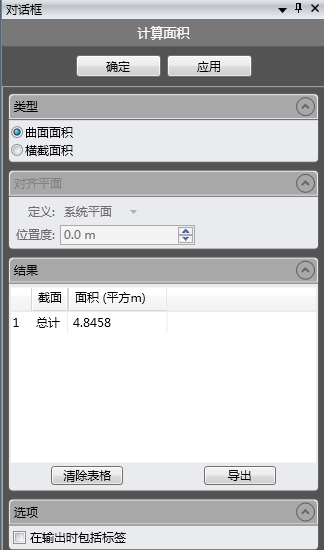

精确表面积计算
