宗地测量

作者:激光部  发布时间:2017/8/1 15:31:17
一、项目背景

       宗地测量是指以宗地为基本单位,对其位置、面积、权属界线、界址点、建筑物和构筑物、土地利用类型等为内容所进行的地籍测绘工作。最终获得宗地平面图、界址点坐标及面积等数据和资料。

      在国土局管理当中,宗地测量是一大根本,如果宗地测量一旦出现质量问题,那面对的是一系列的纠纷问题。宗地是土地产权的关键,因此做好宗地测量十分重要。


二、项目实施

        项目工作人员根据以下几个步骤,完成该宗地测量项目:

1、先在宗地测量的周围及范围内布设好国家控制网,根据宗地范围及相关规范来确定控制网数量;

2、明确四邻及需要测绘的宗地的界址;

3、四邻及需要测绘的宗地的界址位置在野外先踏勘并打界址点桩;

4、在内外业全部结束成图后并到实地勘察校对;

5、根据校对结果修改出图。

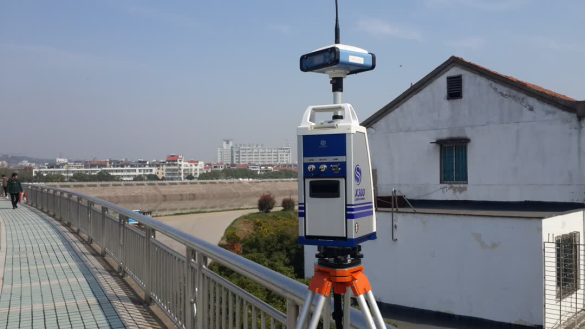

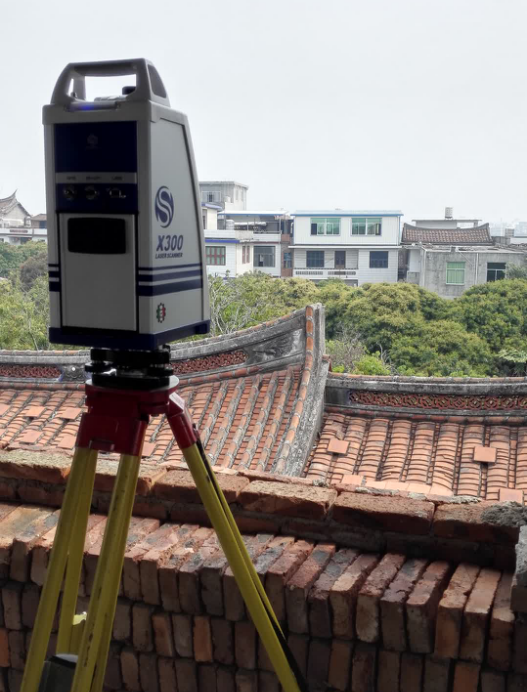

项目现场

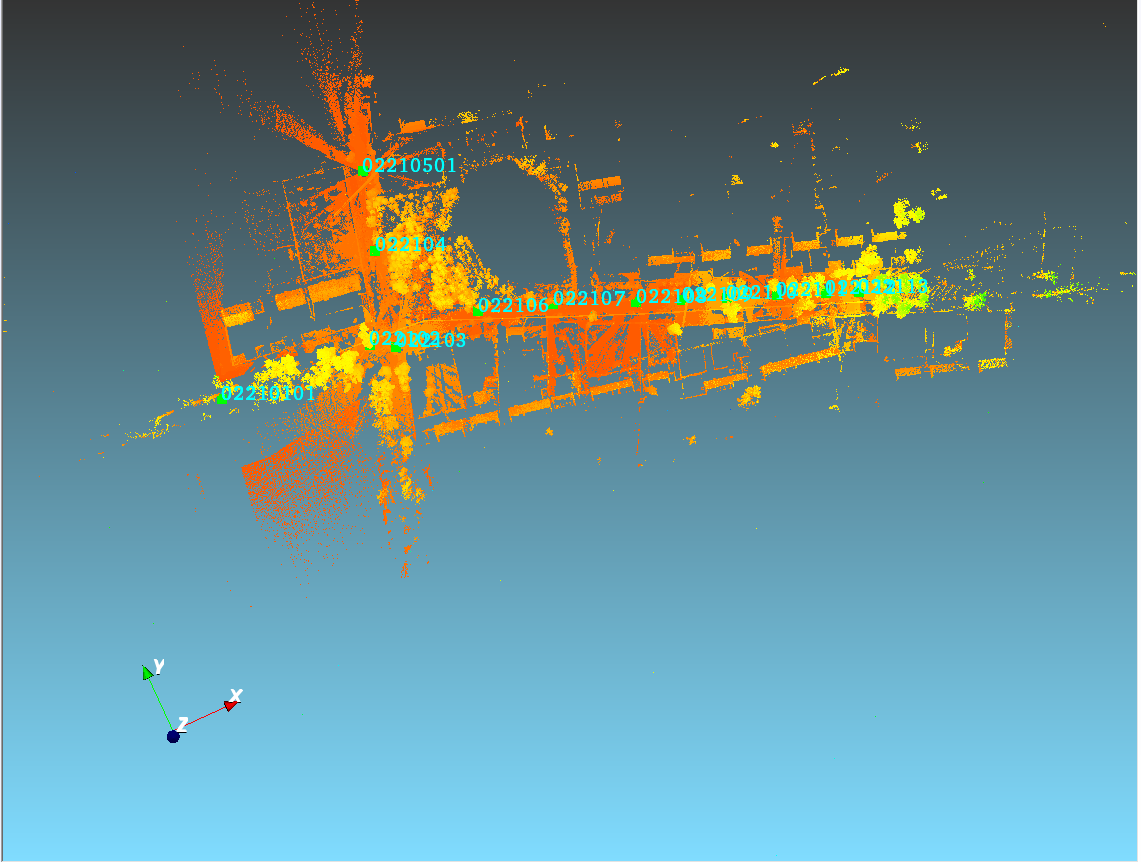

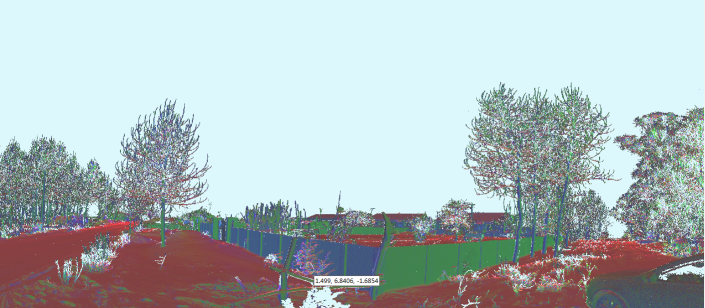

部分点云图片

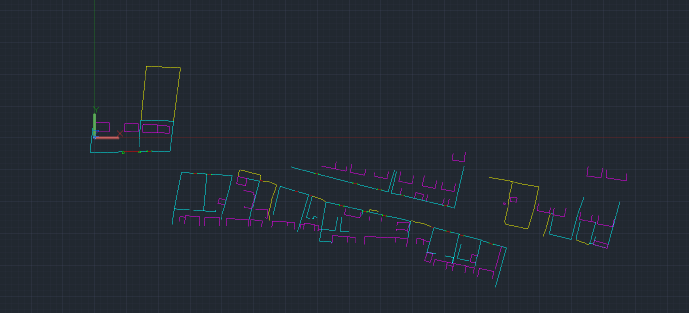

测站数据二维图

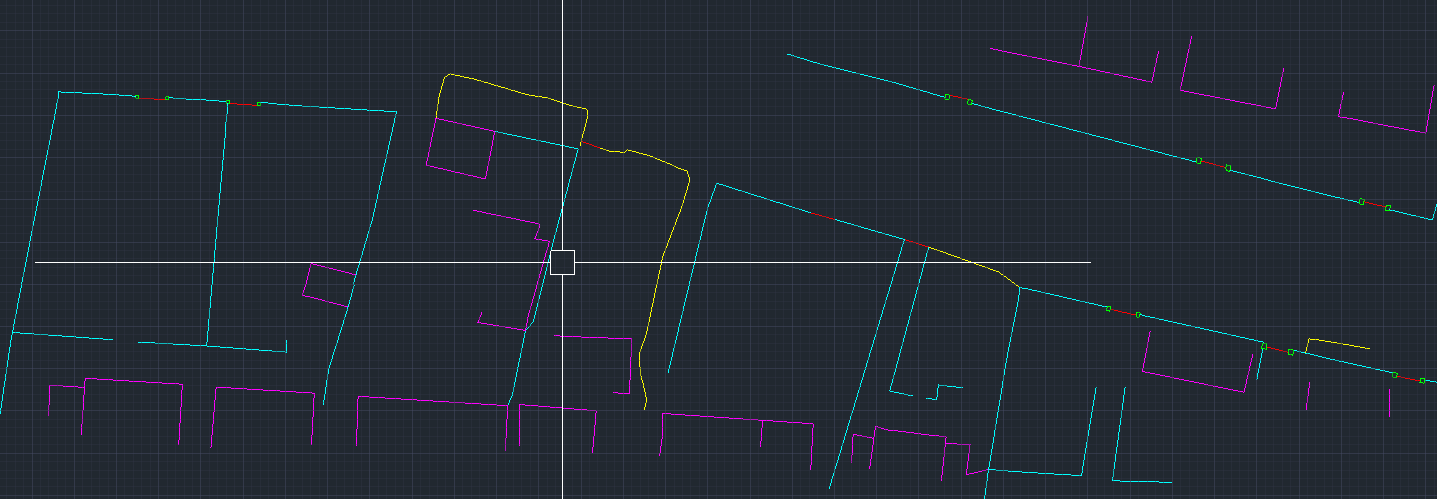

CDA成果图片


       宗地测量一般是采用RTK、全站仪、水准仪等传统仪器进行测量,这些仪器可以准确地获取所在宗地的特征点信息,也就是局部信息,但是它们不能全面地反映所测建筑的整体信息。

       使用思拓力X300三维激光扫描仪可以快速获取建筑物的三维立体信息,可以在软件里提取相应的界址点,能细致地、全面地反映宗地的权属信息,为避免民事纠纷提供可靠的数据保障。
