思拓力在线安全监测系统案例（一）尾矿库

近期，思拓力在线安全监测系统在某尾矿库顺利上线试运行，为该尾矿库的安全提供监测保障。

众所周知，在线安全监测系统的部署实施对产品性能、数据时效、技术实力、集成能力等提出了不小的挑战，需要精密、可靠的传感设备，快速、稳定的通信方式，及时、高效的计算分析，是一项精细工程。

此次尾矿库项目的顺利实施，标志着思拓力能够持续为客户提供成熟、完善的在线安全监测解决方案，不断丰富不同类型的项目经验，进一步开拓相关市场。

尾矿库小知识

尾矿库是指筑坝拦截谷口或围地构成的，用以堆存金属或非金属矿山进行矿石选别后排出尾矿或其他工业废渣的场所。

尾矿库通常分为山谷型、傍山型、平地型、截河型等四种类型，一般由堆存系统、排洪系统和回水系统等组成。

其中，堆存系统包括坝上放矿管道、尾矿初期坝、尾矿后期坝、浸润线观测、位移观测和排渗设施等；排洪系统则包括截洪沟、溢洪道、排水井、排水管、排水隧洞等构筑物；回水系统大多利用库内排洪井、管将澄清水引入下游回水泵站，再扬至高位水池。

由于尾矿库是一个具有高势能的人造泥石流危险源，存在溃坝风险，一旦失事，很容易造成重特大事故。因此，对尾矿库的监测、预警就显得格外重要。

一、项目背景

此次项目涉及的是铁矿尾矿库，目前该矿的生产已进入收尾阶段，整个堆积坝设计高度将近100米。为避免如此高的坝体在收尾阶段形成生产安全隐患，以及该坝体在闭库后对周边生产、交通和人民生命财产安全造成潜在威胁，该矿决定部署实施在线安全监测系统。

矿区正射影像图

二、项目方案


包括完善坝肩排水沟和新建一套完整的在线安全监测系统。

完善坝肩排水沟

北侧标高1474-1490m段，沿山体新建坝肩排水沟；

南侧沿堆积坝边界线，整体修建坝肩排水沟。

搭建监测系统

在两侧山体，新建1个表面位移基准点；

在坝外坡面，新建4个表面位移监测点；

在溢洪道附近设置1处库水位监测点；

在值班室附近设置1处雨量监测系统；

在两个剖面新建5个浸润线监测孔；

在滩顶设置2个干滩监测点；

在底部坝两侧、顶部坝两侧和坝体里库水位区，新建5个视频监测点。

表面位移监测系统

基准点和监测点均采用双频多星接收机，供电方式采用市电架设，传输采用4G传输，土建施工部分采用预埋件混凝土，后期安装预制件。

浸润线监测系统

采用两个剖面5个点位，供电方式采用市电、传输采用4G传输。

干滩监测系统

采用超声波传感器，传输采用4G传输。

库水位监测系统

在溢洪道附近设置一处超声波水位计，采用4G传输。

视频监测系统

采用网络变焦带红外夜视功能，视频传输采用无线网桥方式，成组布设传输。

三、项目实施过程

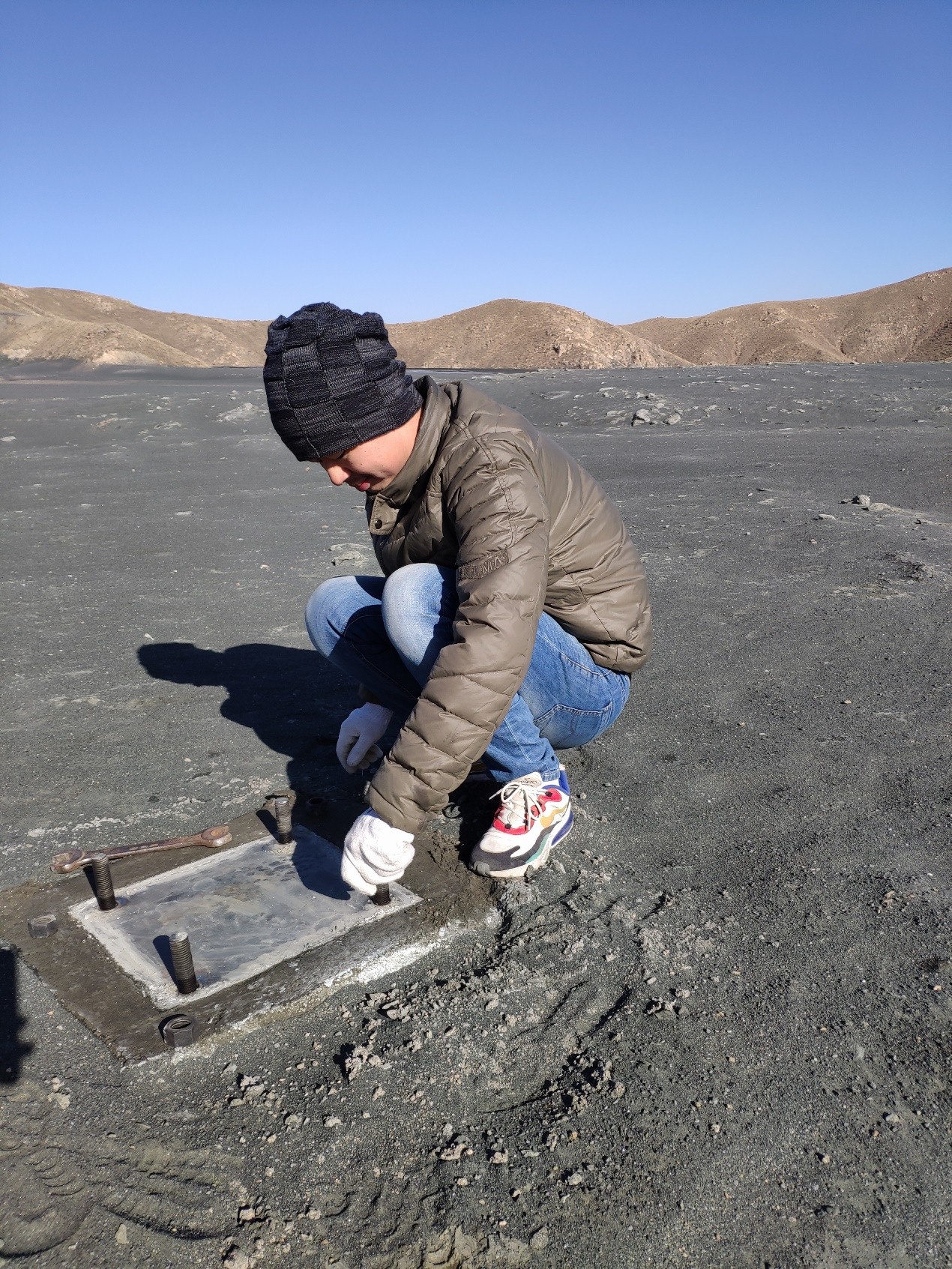

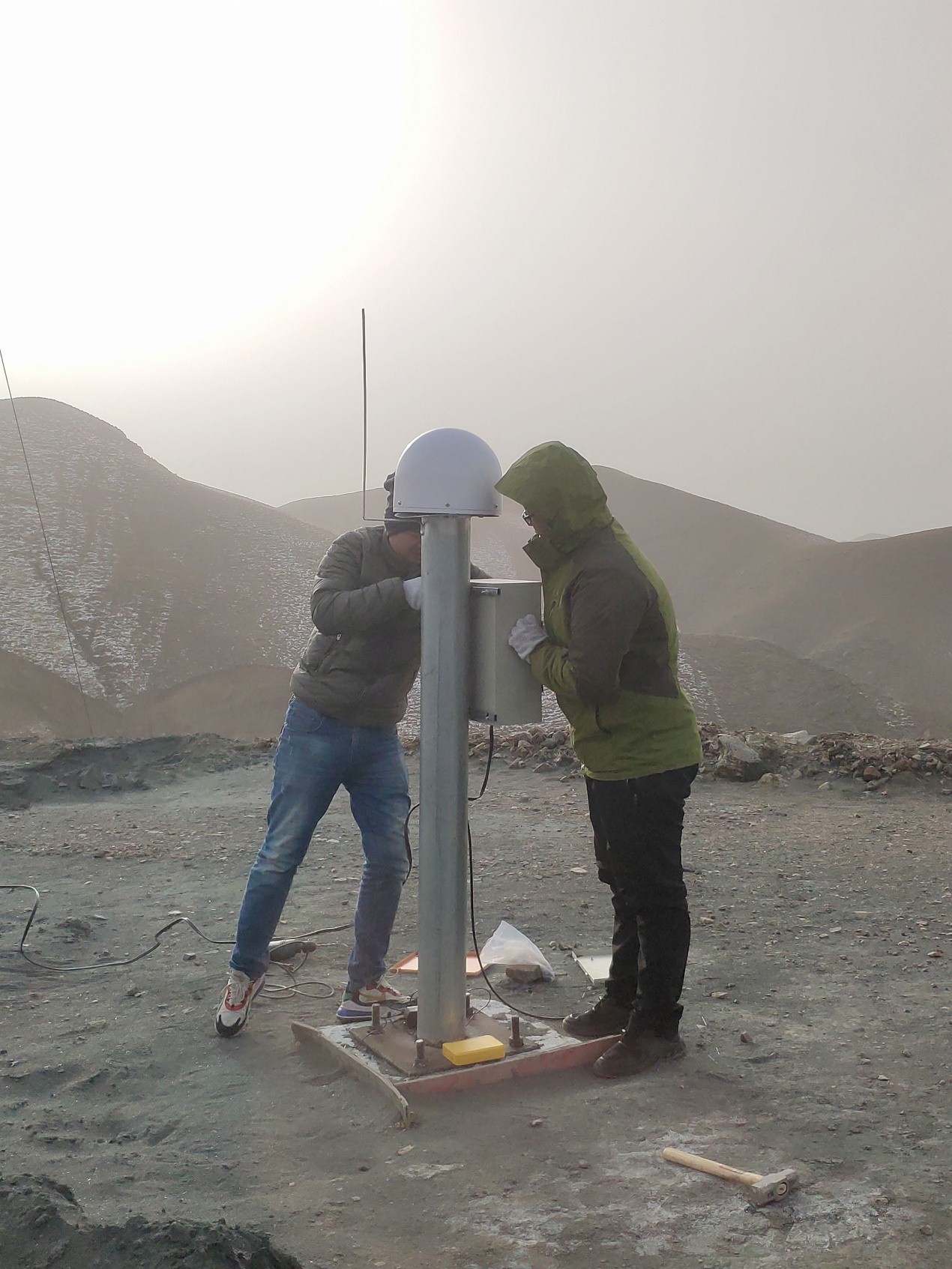

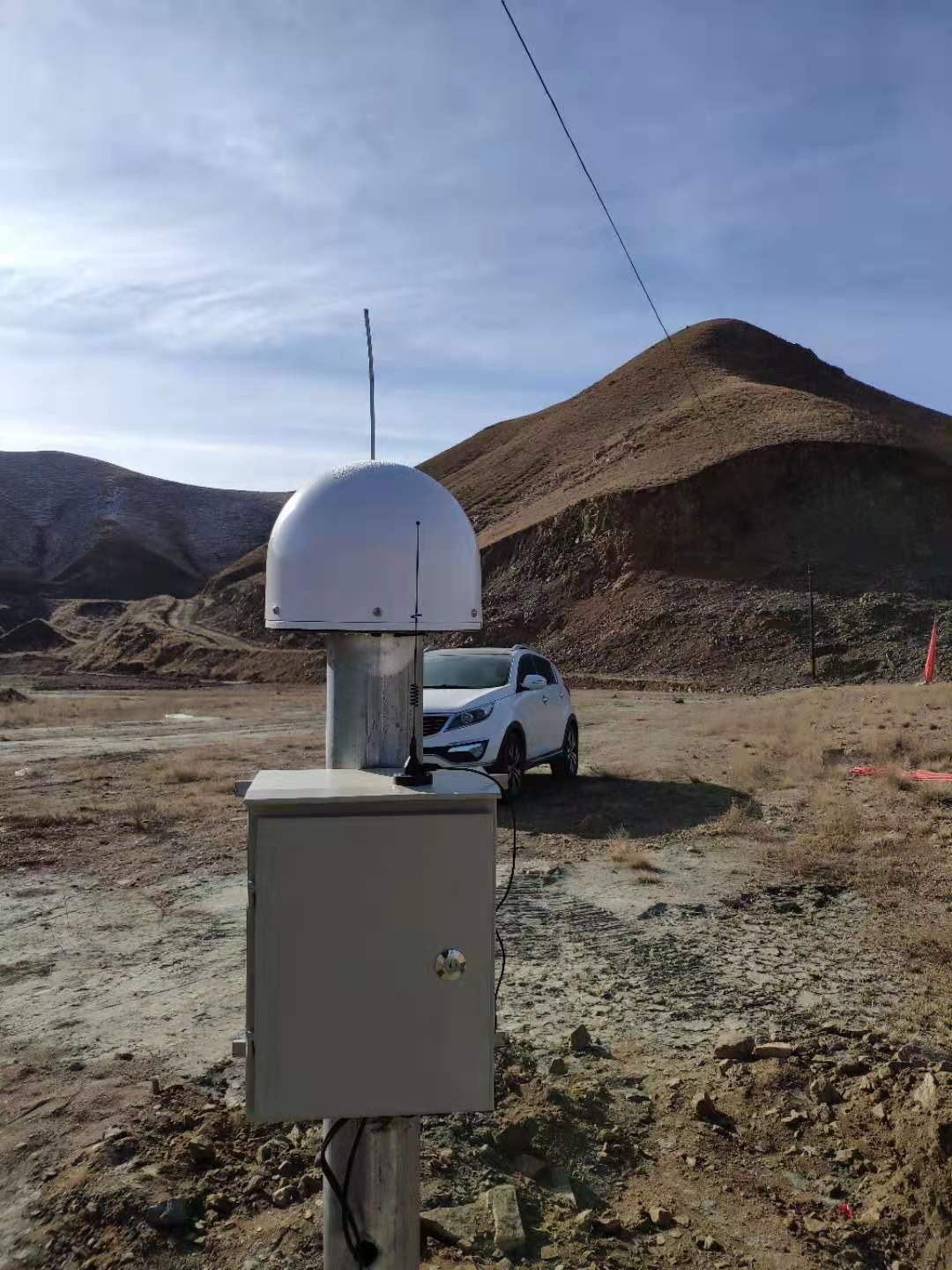

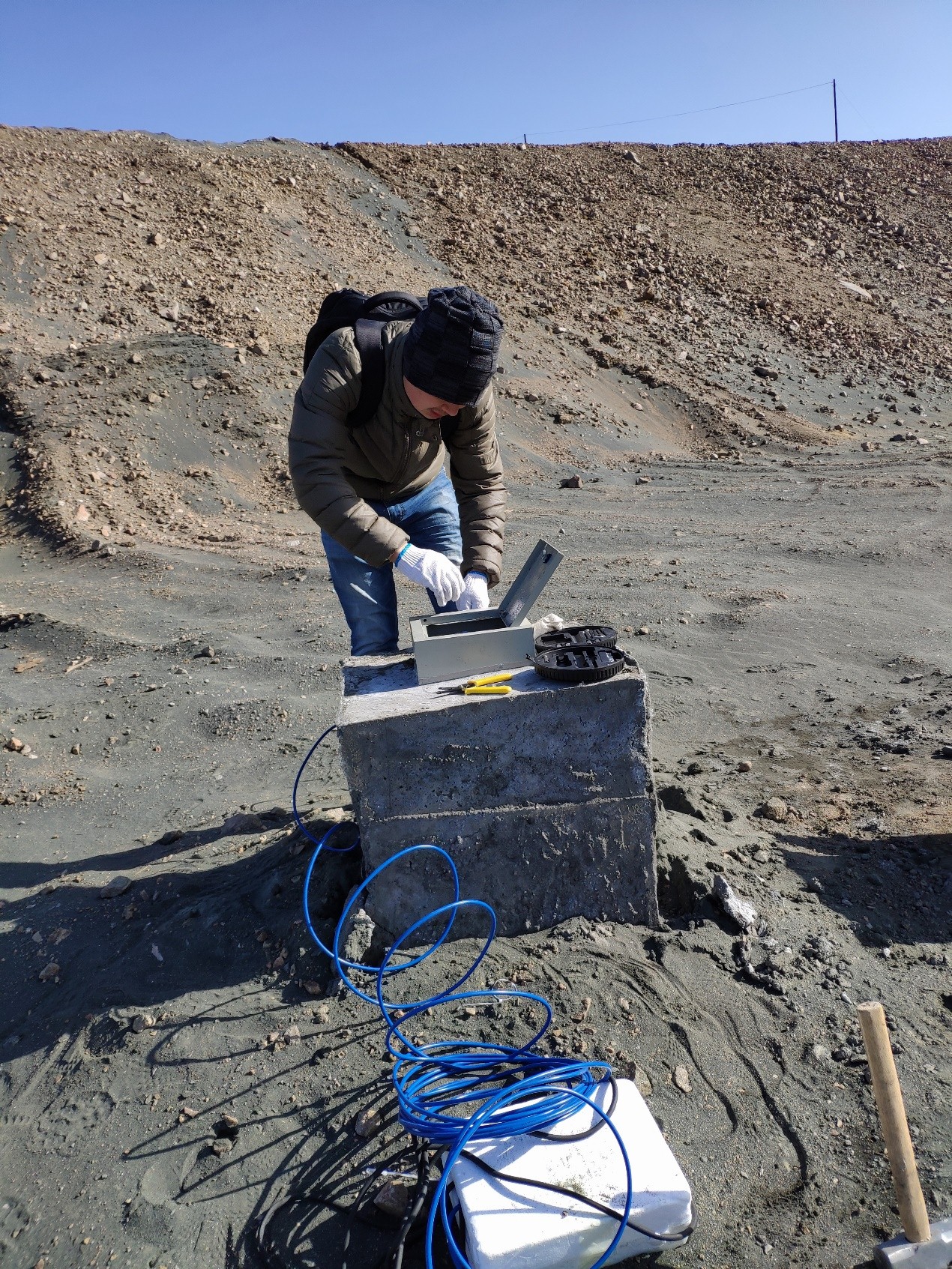

表面位移监测系统安装调试：

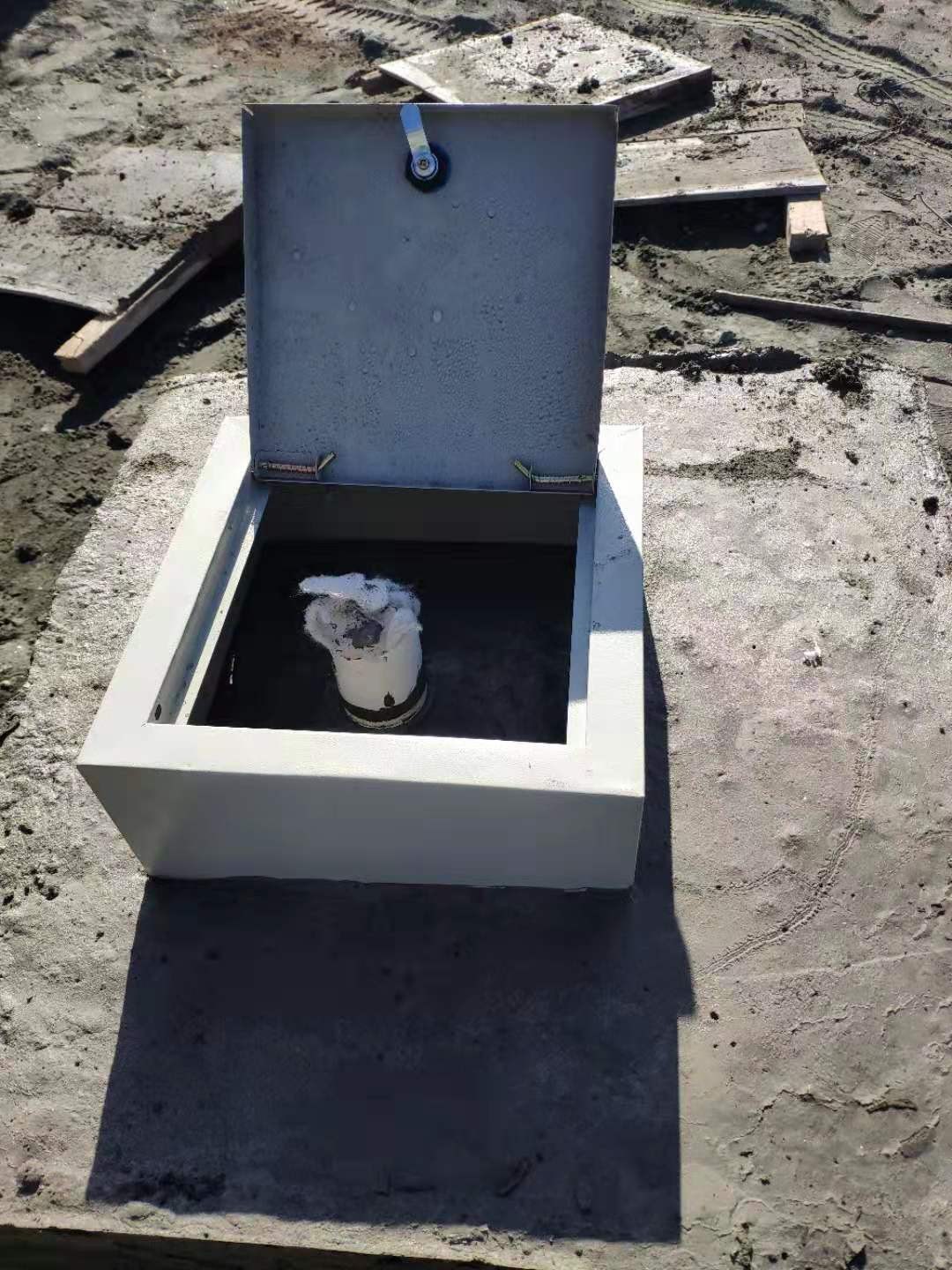

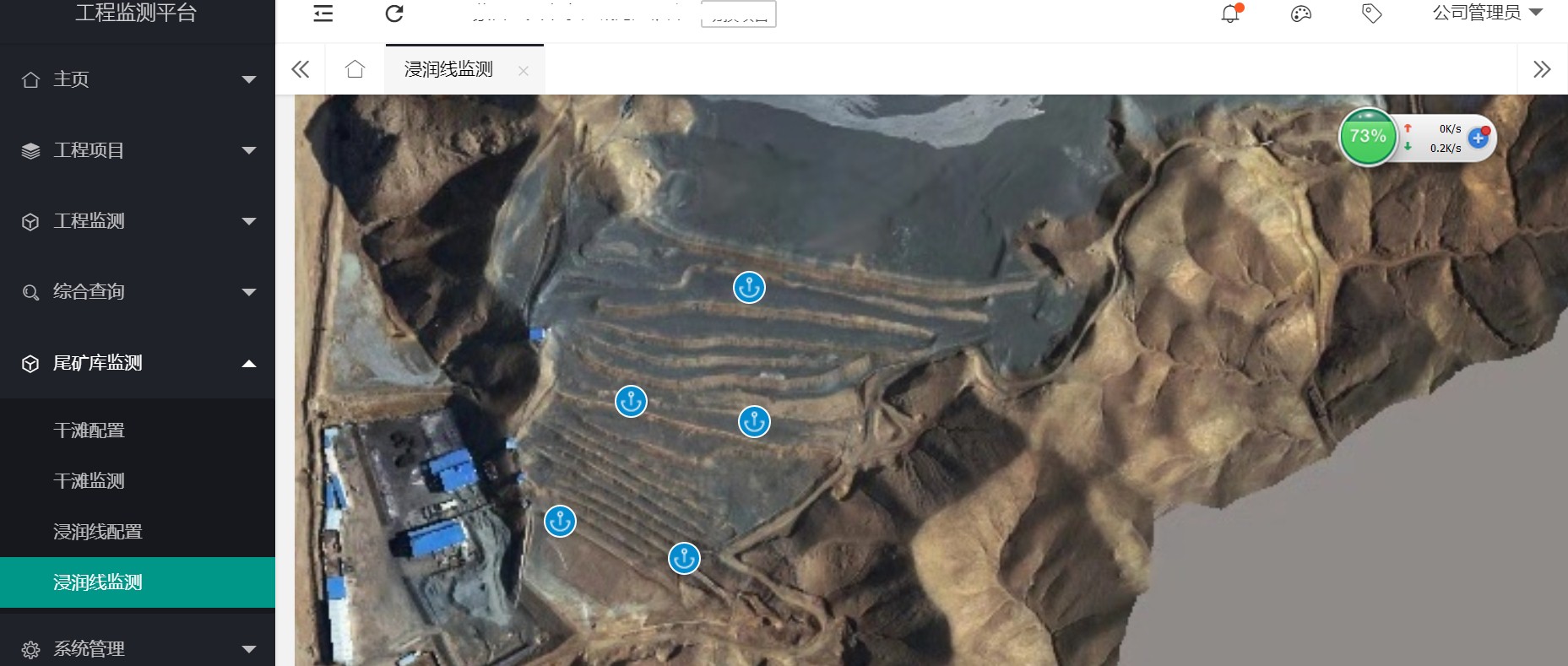

浸润线监测系统安装调试：

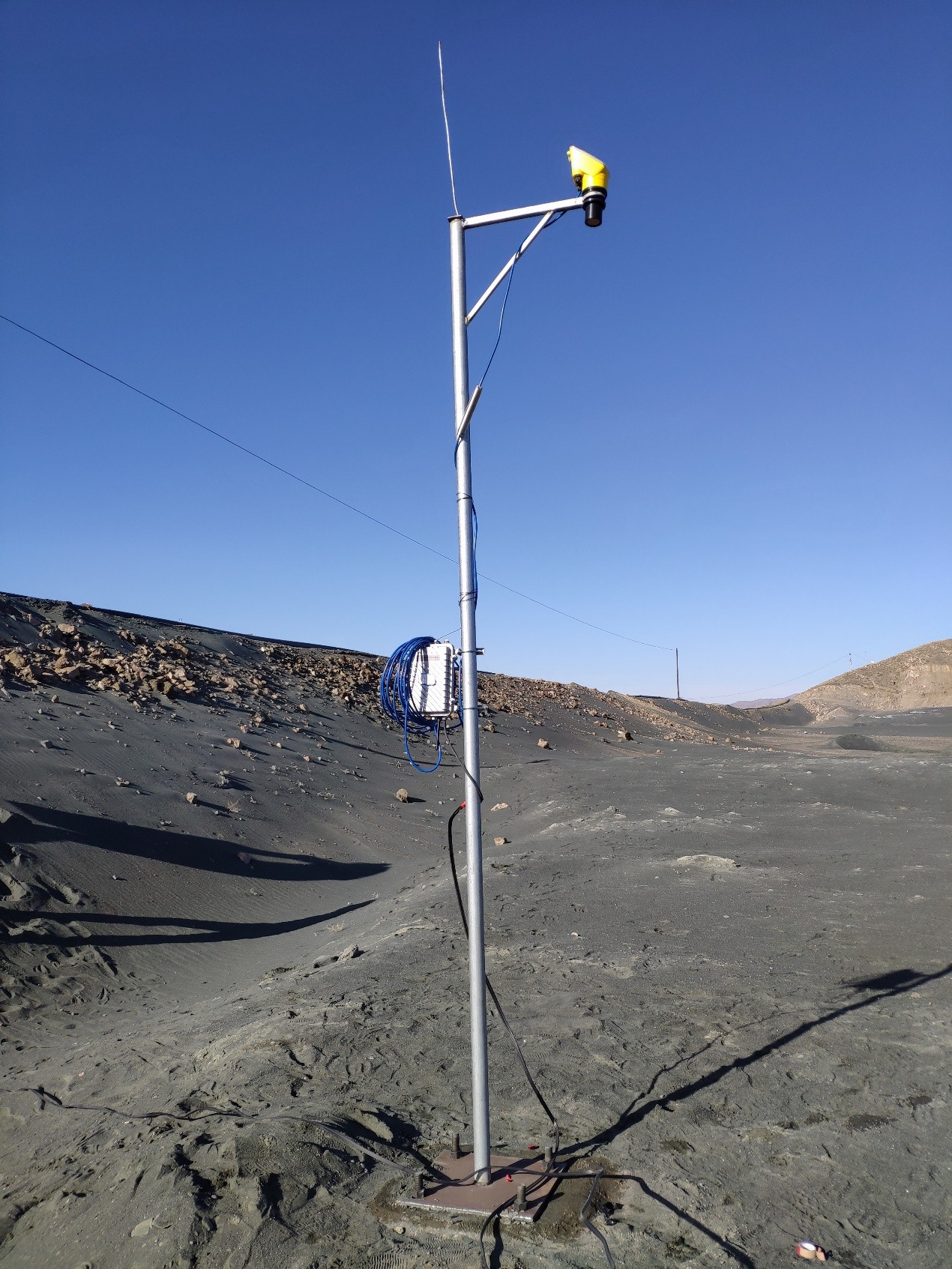

干滩监测系统安装调试：

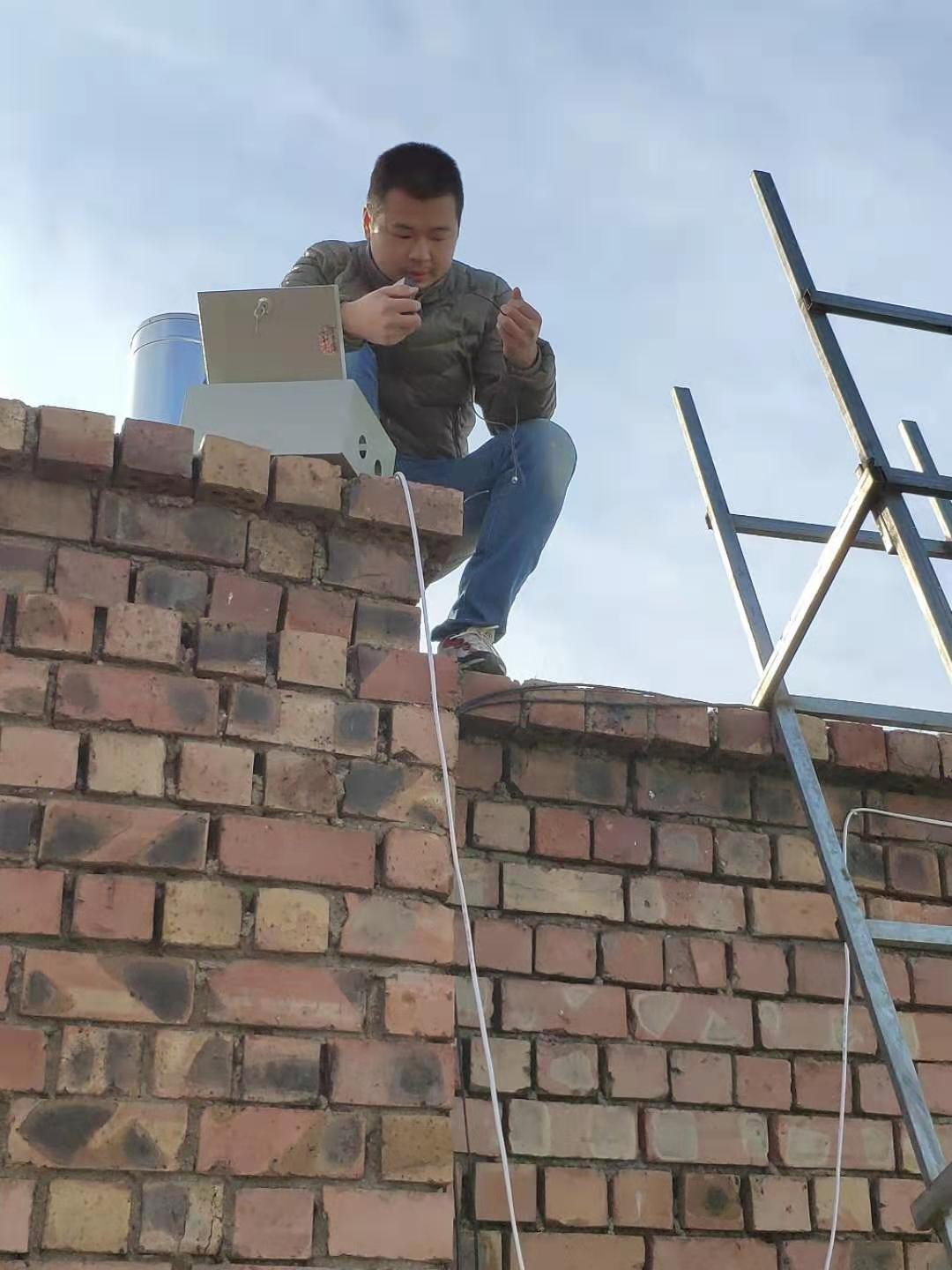

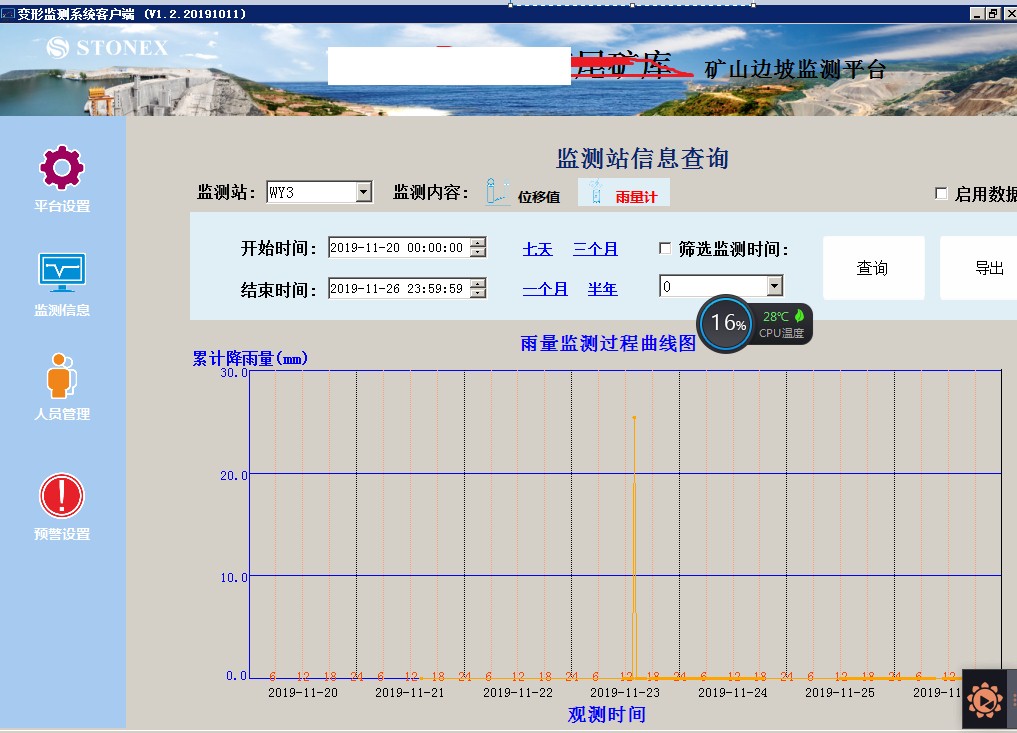

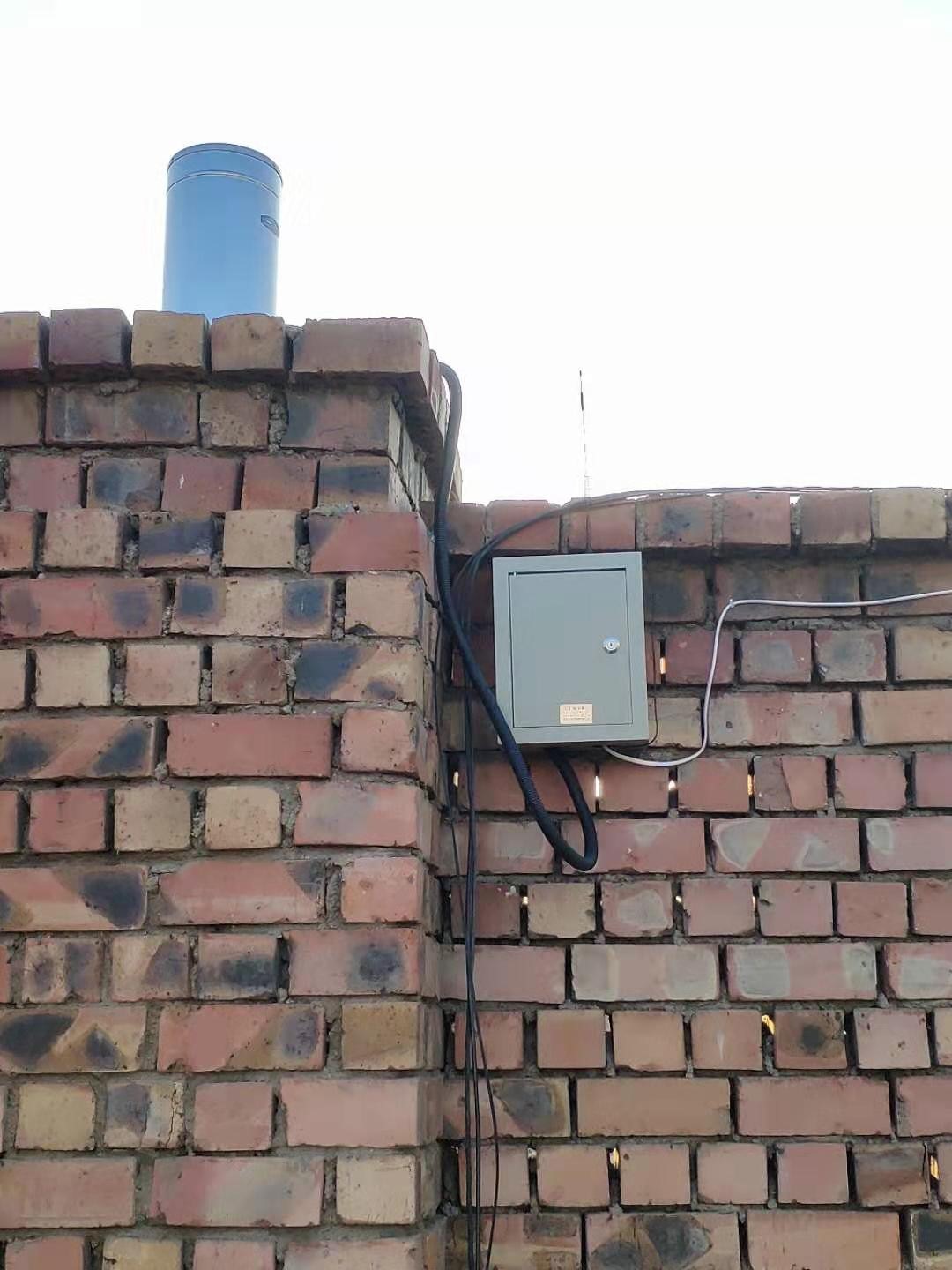

雨量监测系统安装调试：

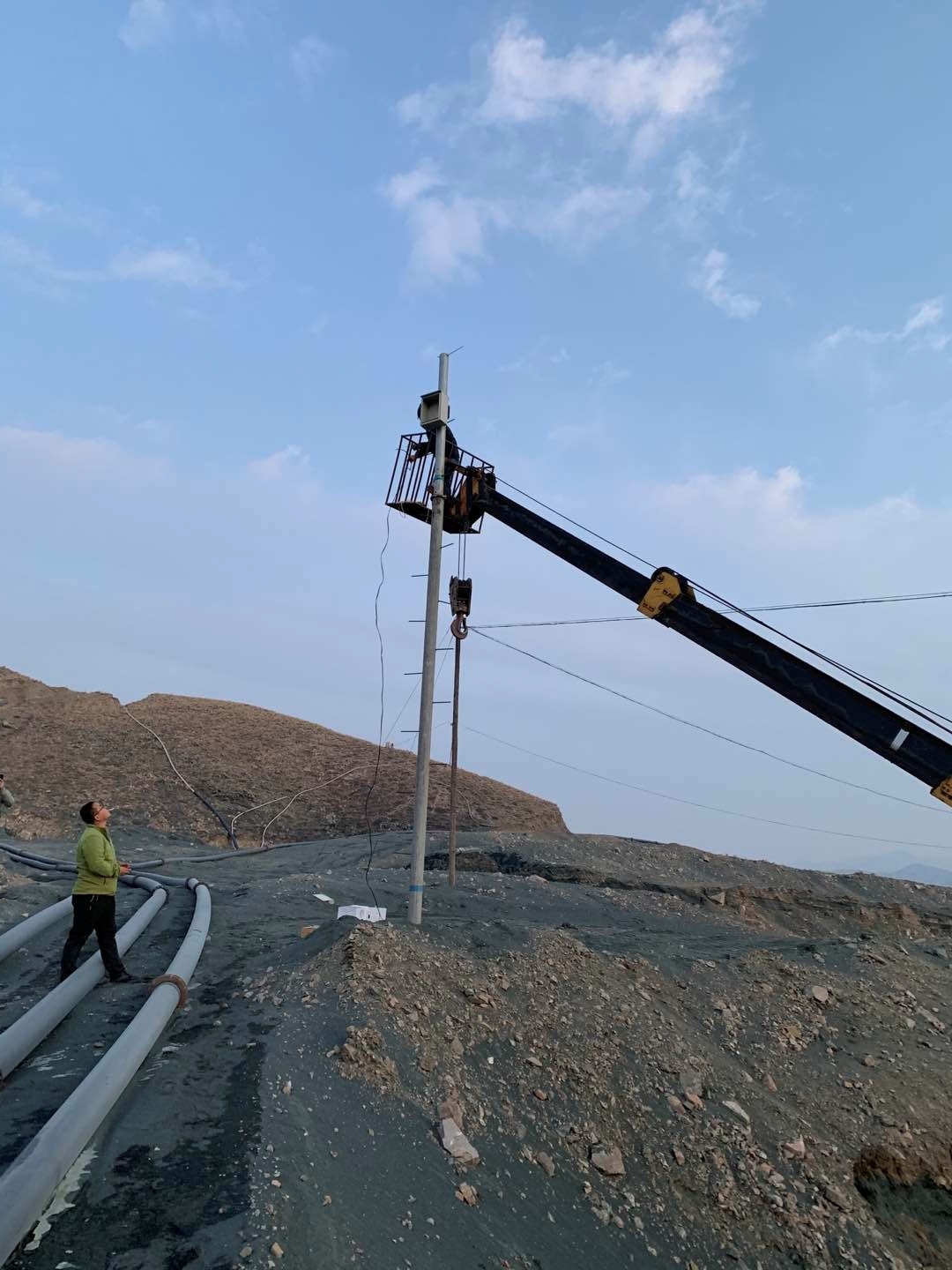

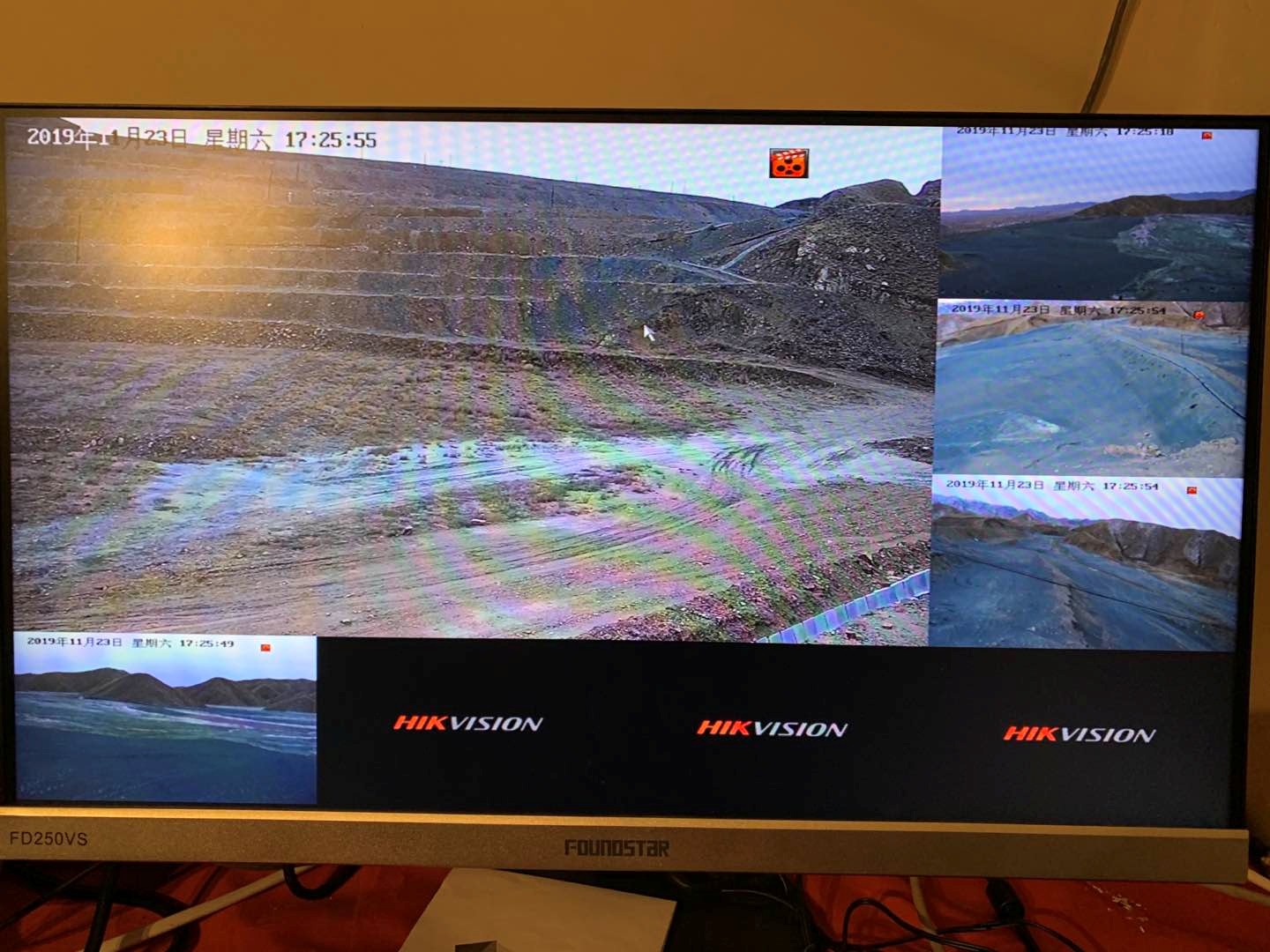

视频监测系统安装调试：

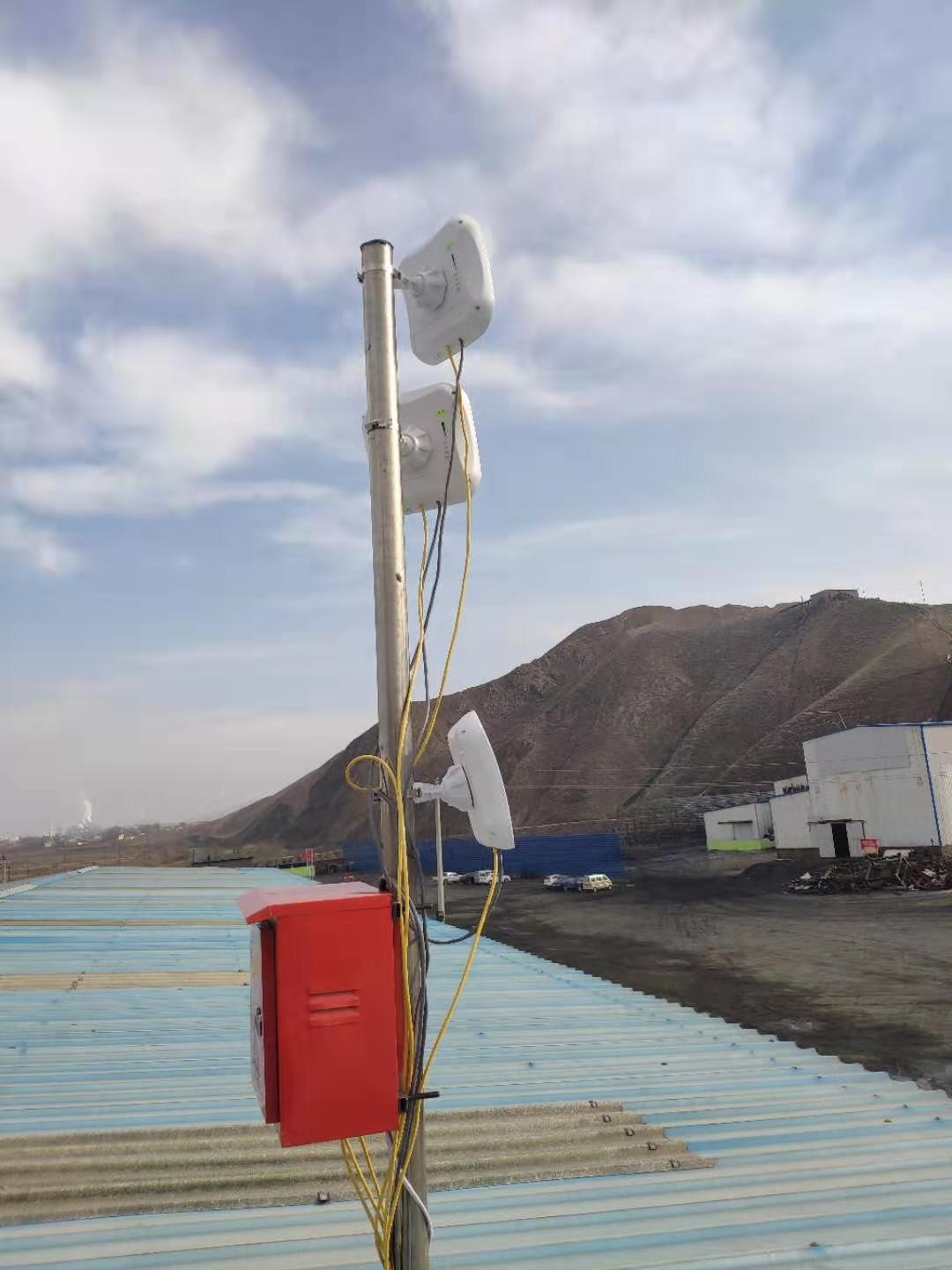

无线通讯系统调试：

本次通讯方案甲方明确要求不再采用有线方式，采用无线方式，需要高带宽、延时小且易于施工和维护的通讯方案。

四、项目成果

此次在线安全监测系统的上线，将智能传感、无线物联传输、自动预警、无人干预有效地结合在一起，实现尾矿库一站式的在线安全监测。随着矿场安全生产效率的提高，人工监测投入成本会降低，实现了绿色生产、可视化安全把控，得到项目甲方和安监局的一致好评。

思拓力日后将陆续推出在线安全监测系统的精彩案例，如果您想了解思拓力监测系统更多信息，请与思拓力（020-32011050）联系。
