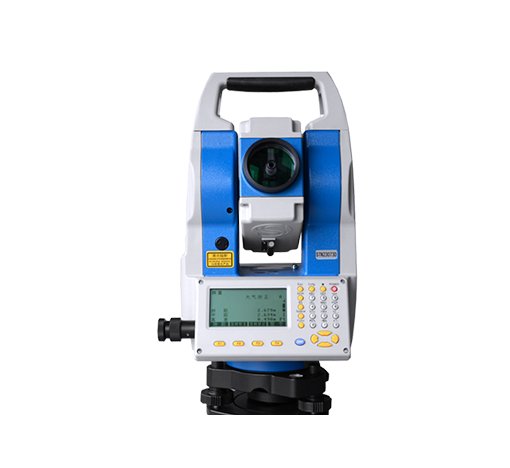

R2专业型全站仪

产品描述:

潜心制造 专业测绘

一款优秀的全站仪,应具备精准、稳定、高效、易用4大特性,R2全站仪正依此为用户潜心智造。精密的机械结构、清晰视角、600米免棱镜、高速测距、双面8行中文显示、12小时作业、丰富的机载程序、自定义快捷键、IP54防护,USB/SD数据传输……不论测图或工程,城市或野外,均轻松胜任。

    卓越光机结构

    延续一贯领先的精密机械及光学优势,配以高集成的电路设计,并具备激光指向功能,才成就了R2测距时的高精度表现与稳定性。



    自动双轴补偿



    完全自动的双轴补偿器能够实现精确的整平,并确保水平位置的准确性,在欠整平(补偿范围内)状态下,高精度的双轴补偿器也能保证准确测量。



    32位微处理器

    产品采用32位微处理器,对界面进行了全面优化,并重新设计了软件结构。针对常用功能增设了大量的快捷键,更加符合用户的测量使用习惯。



    多点阵液晶显示

    240X128点阵LCD显示屏可以同时显示8行中文,一屏尽显几乎所有测量信息,免去频繁的翻页操作。屏幕有背光支持,方便在昏暗环境中掌握各种观测和设置信息。



    温度气压传感器

    为了避免温度、气压变化对测量结果的影响,R2外置的温度气压传感器可以实时监测到两者的变化,并自动进行气象更正,调整处理结果,有效提高测量精度。



    制微动及激光下对点

    领先的机械工艺,保证制微动系统品质的同时,带来舒适的触感反馈。激光下对点设计,可以快速、精确地进行对中。即使在不利光线条件下,激光点亮度也可以逐级调整并保持可见。



    多种通讯方式

    提供多种便捷的通讯方式,标准接口RS232CUSBSD卡一应俱全,可定制蓝牙无线通讯,一键传输实现数据的迅速迁移。



    大容量锂电池

    采用低功耗电路设计,标配两块4000mAh大容量锂电池,足以让R2在连续作业的情况下,保持长达24小时以上的工作时间,不用再为电池续航能力而烦恼。

技术参数

R2

R2(蓝牙)

R2+

望远镜

成像

正像

放大倍率

30×

镜筒长

156mm

有效孔径

50mm

分辨率

3

视场角

1°30

最短视距

1 .0

测角部分

测角方式

绝对编码系统

最小显示读数

1/5

显示单位

360°/400gon/6400mil

精度

2″级

测距部分

测距光源

(可见激光)650690nm

光斑直径

12mm/50mm椭圆

激光等级

Class3

激光指向

可开关激光指向

免棱镜(柯达白板)

600m

反光片RP60

0.2800m

单棱镜

0.55000m

棱镜精度

±(22×10-6·D )mm

反光板精度

±(32×10-6·D )mm

免棱镜精度

±(32×10-6·D )mm

测量时间

0.5s(精测)

测距最小读数

精密测量模式1mm

跟踪测量模式10mm

温度设定范围

40℃~+6 0

温度范围

步长1

大气压改正

500hPa-1500hPa

大气压力

步长1hPa

棱镜常数改正

-99.9mm+99.9mm

水准器

长水准器

30/2mm

圆水准器

8/2mm

补偿器

补偿方式

双轴补偿

补偿方法

图形化

工作范围

±3

分辨率

1

激光对中器

波长

635nm

激光等级

Class2/IEC60825-1

精度

±0.8mm/1.5m

光斑大小/能量

可调

最大输出功率

不小于0.7mW,通过软件开关并可调

显示屏

类型

双侧815列点阵LCE液晶显示屏

照明

液晶背光

对比度

调节屏幕显示对比度

分划板亮度

可开启和关闭十字丝照明调节分划板亮度

按键

全数字键盘

星键

进行仪器常用功能操作

机载电池

电源

锂电池

电压

直流7.4V

工作时间

12h25℃时测角测距,每次间隔30s

大于24h25℃时仅测角)

其他

工作环境温度

2 0℃~+5 0

防水防尘等级

IP54

IP54

IP55

传感器

一体式高精度温度气压传感器

内存容量

主机RAM自带12万点,热插拔SD



内置程序

坐标测量、放样测量、自由设站、COGO、对边测量、面积体积测量、悬高测量、参考线/弧线放样、建筑轴线法、导线测量、道路放样

内置校准程序

视准差、指标差、查看改正值、零位校正

摩擦止微动

×

×

测量快捷键

×

×

数据传输

具有可上传和下载数据功能,接口 RS-232C/USB/SD卡卡槽

蓝牙通讯

×

象限声

开启后,水平角度在0度(360度),90度,180度,270度附近会发出提示音

外形尺寸

220mm×185mm×360mm(含手柄)

重量

小于6.5kg(含手柄、电池、基座)
