应用案例:某化工厂盐堆体积计算


项目地点:河北省唐山市某化工厂



项目要求:利用思拓力X300三维激光扫描仪对单位所属盐堆进行扫描,进而对体积进行高精度计算。



项目使用仪器:思拓力X300三维激光扫描仪

思拓力X300三维激光扫描仪的优势在于扫描作业快捷、简单,扫描数据精确,对堆体细节描述清晰,软件系统运行平稳,支持海量数据运算等,可以保证高精度、快速测量和计算。

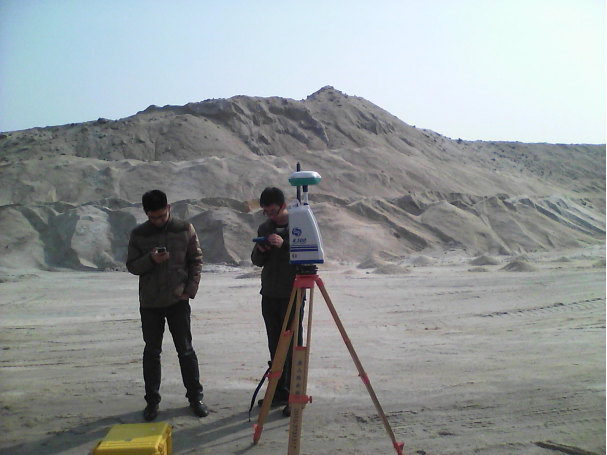

扫描现场照片1

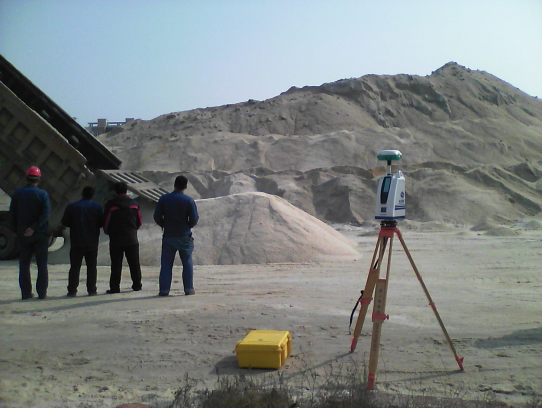

测试精度(车辆运载方量确定)-----精明的领导

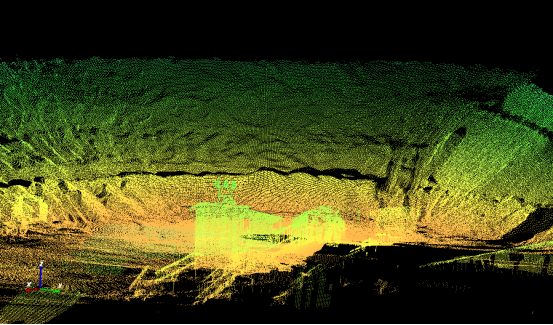

扫描点云数据(单站),耗时约3分钟。



       由上图可见盐堆的车辙、雨水冲沟均清晰可见。细节表现清晰,为高精度体积计算提供了保证。扫描作业高效快捷(单站360°扫描耗时约3分钟),这是常规测绘仪器所不能比拟的。

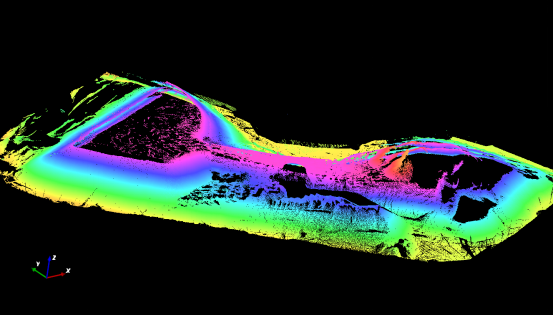

大盐堆拼接后成果,测试扫描,上部因较为平坦,没有做专门扫描。

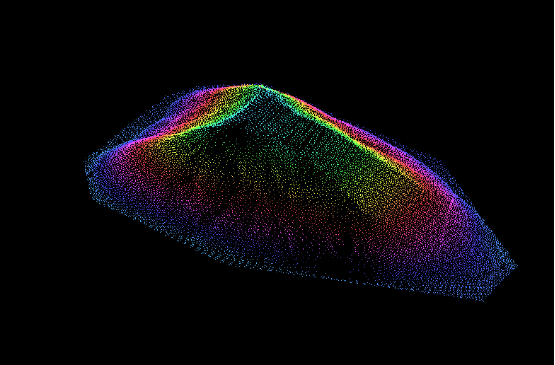

体积计算(小堆----用于精度检测)



现场检验体积计算精度

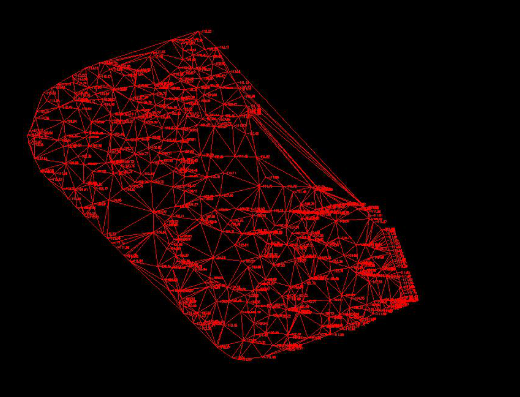

三角格网

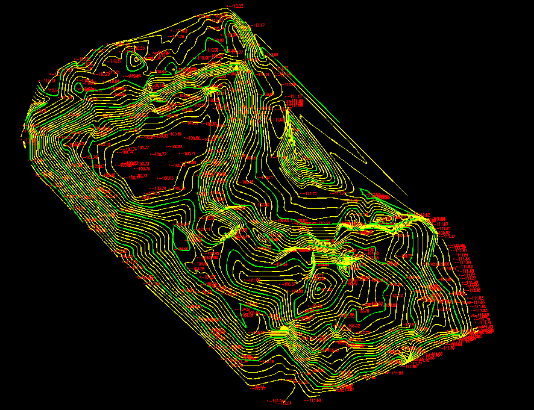

等高线制作

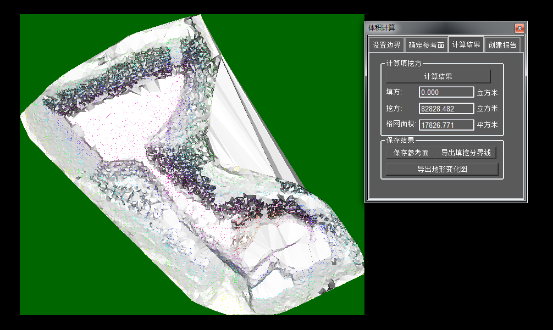

体积计算(一次性导入2000余万点,软件系统运行高效、平稳)



更多精彩案例,请关注思拓力测绘(微信号:situolisurveying的持续更新!



如果你希望了解更多思拓力三维激光扫描仪产品信息,请与思拓力当地代理商联系!
