数字城市三维建模

作者:激光部  发布时间:2017/8/1 9:43:48

一、项目简介

       随着GIS向三维领域的发展,数字城市三维建模日益成为数字城市研究的热点。传统的数字城市建模方法,主要是由航空影像或卫星影像,配合航测获取的少量信息来重建三维场景。但是通过这种方式建立的建筑物、场景模型工作量大,效率较低、精度不高,往往需要浏览分析大量地面拍摄的照片,进行方位及大概结构的分辨,不能快速确认三维空间数据、精确地建立数字城市模型。

    三维激光扫描技术能够完整并高精度地重建扫描实物数据。该技术可以真正做到直接从实物中进行快速的逆向三维数据采集及模型重构,无需进行任何实物表面处理,其激光点云中的每个三维数据都是直接采集目标的真实数据,使得后期处理的数据真实可靠。由于技术上突破了传统的单点测量方法,三维激光扫描结束的最大特点是精度高、速度快、逼近原形,是目前国内外测绘领域研究的热点之一。



二、项目要求

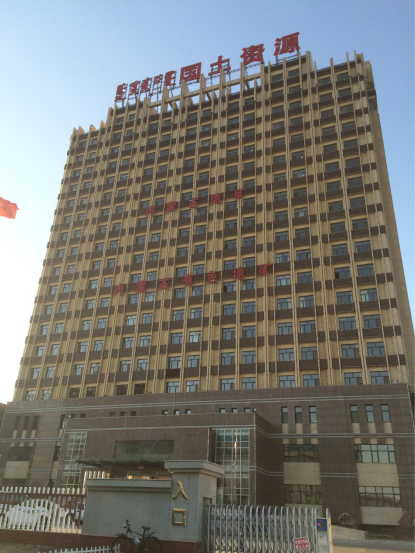

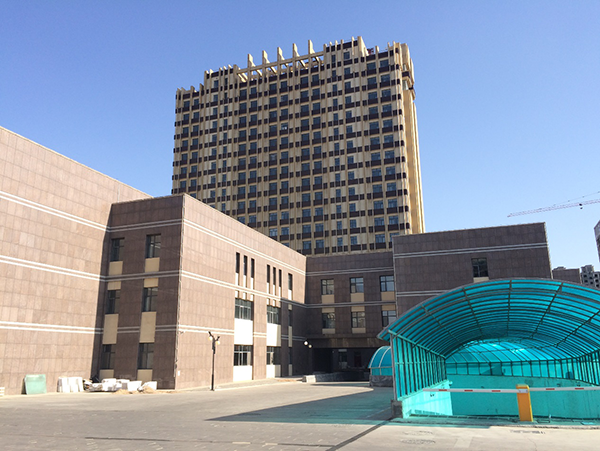

      扫描某单位办公楼,并建立精细的三维模型,做为数字城市的实验点。

该项目由乌兰察布某单位实施,利用思拓力X300三维激光扫描仪对雕像进行全方位扫描。





三、项目实施







现场数据采集



现场扫描单站使用360度、快速模式,单站用时约5分钟,为了能更完整的获取点云数据,办公楼四周共架设20个扫描测站。

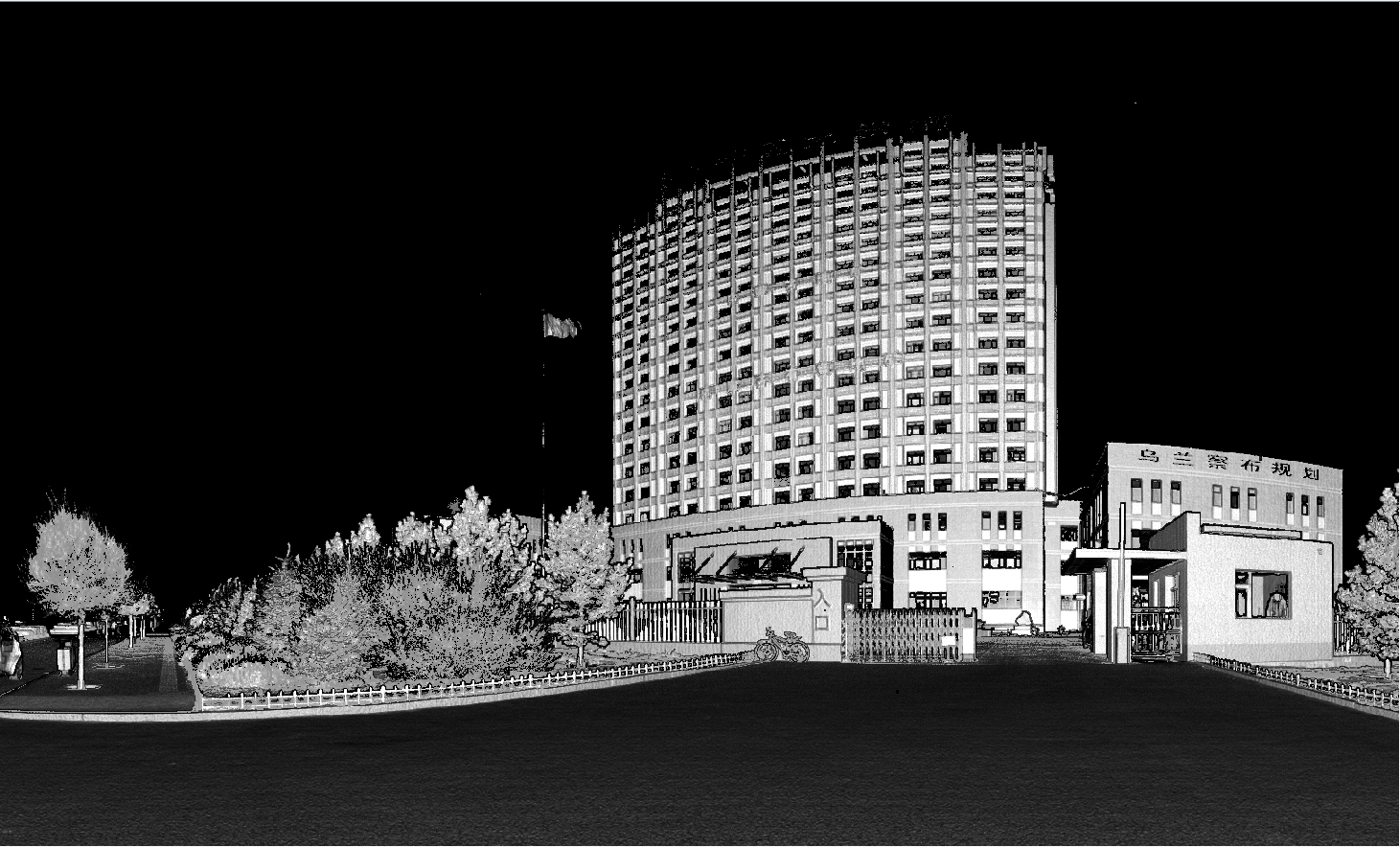

扫描原始点云数据(反射率)---利用X300扫描的点云数据自带反射率

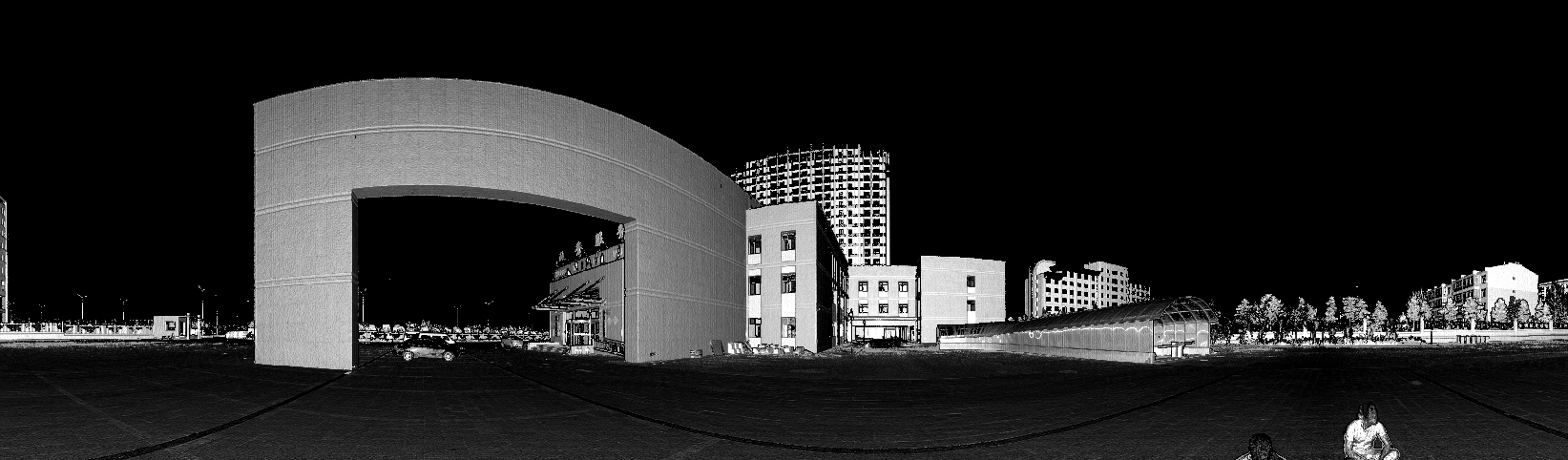

自动生成3D全景图

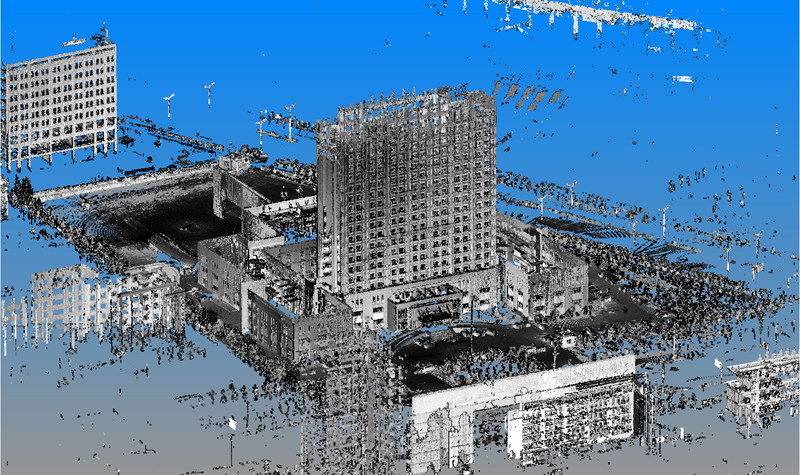

使用标配后处理软件拼接成完整的点云数据

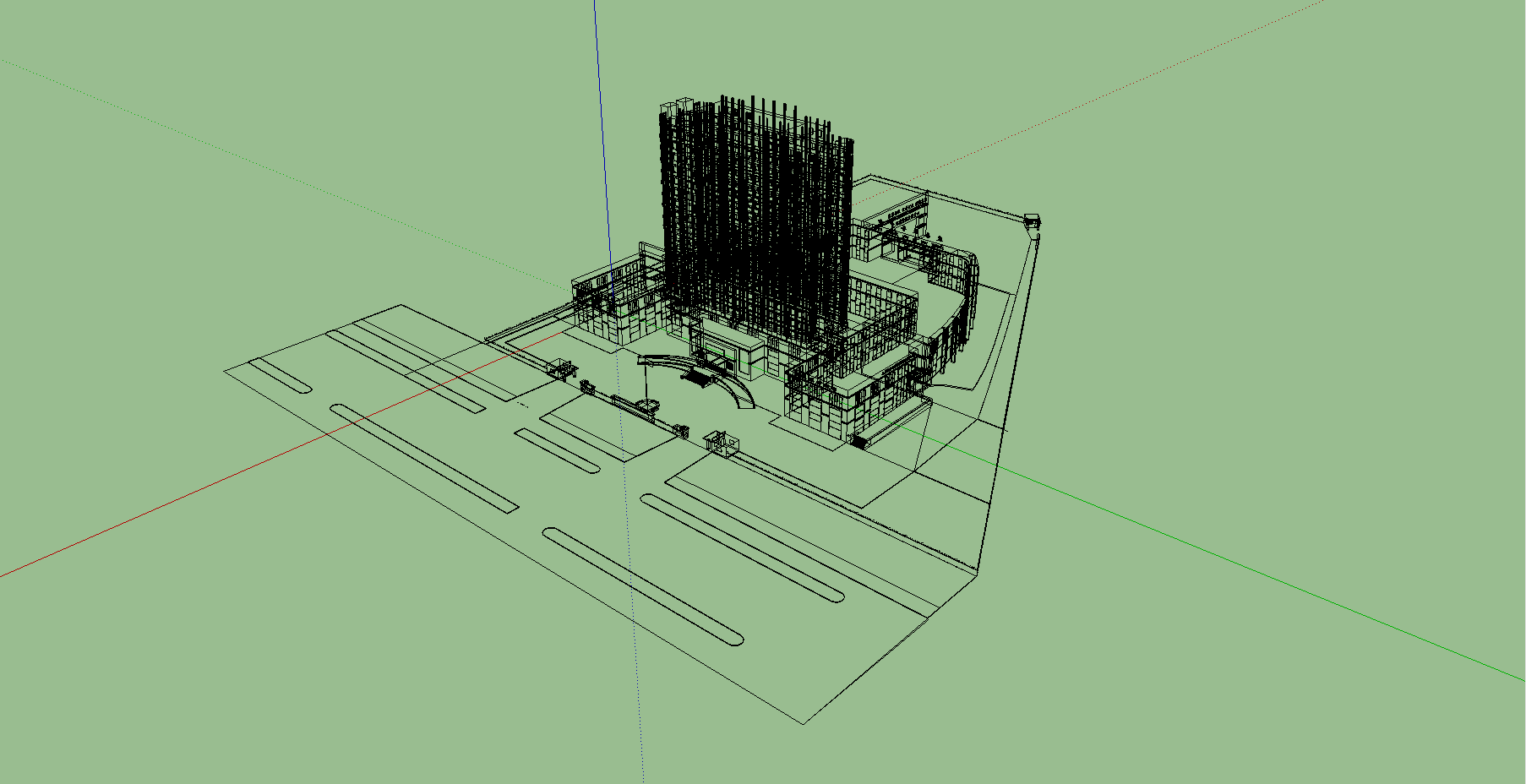

后期利用点云数据生成详细的3D线画图数据

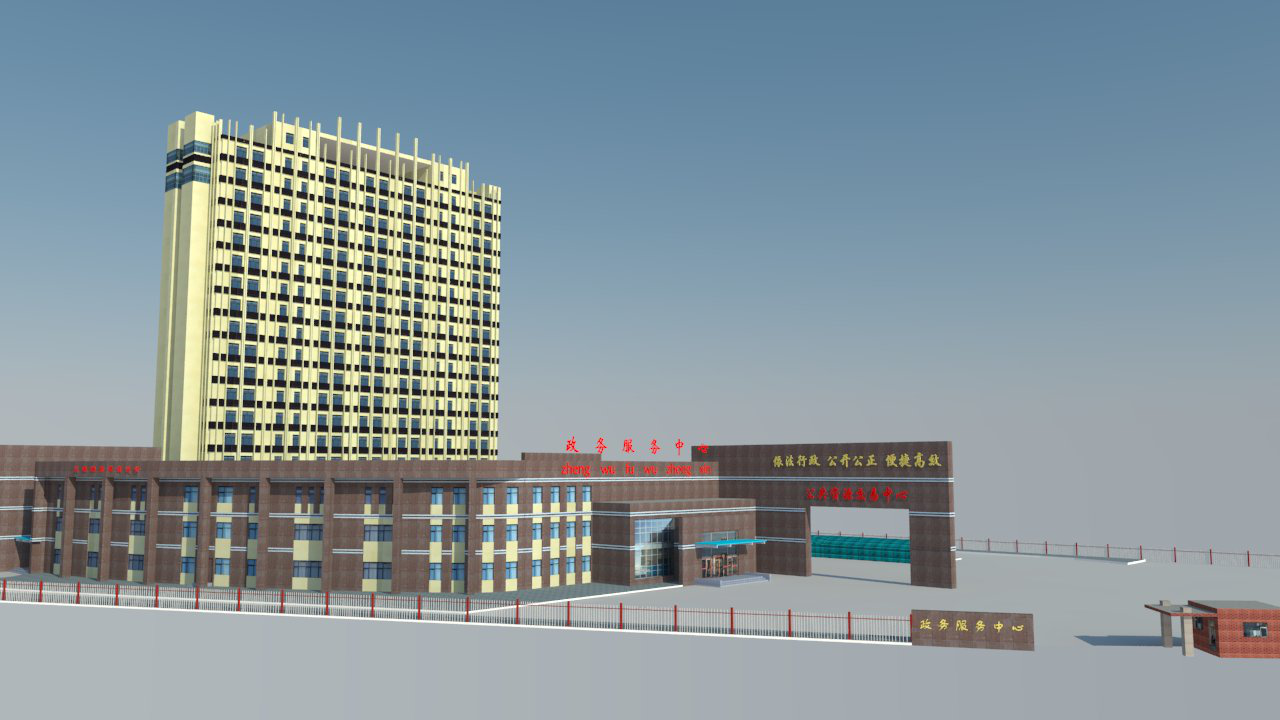

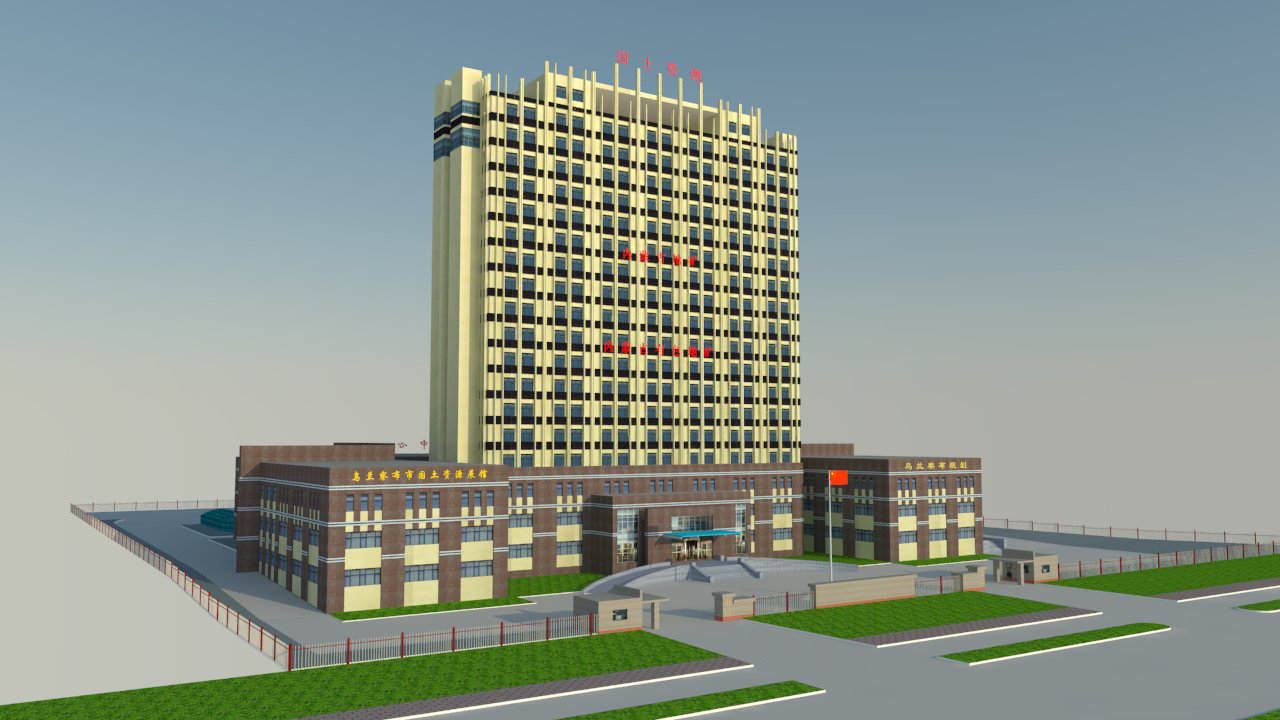

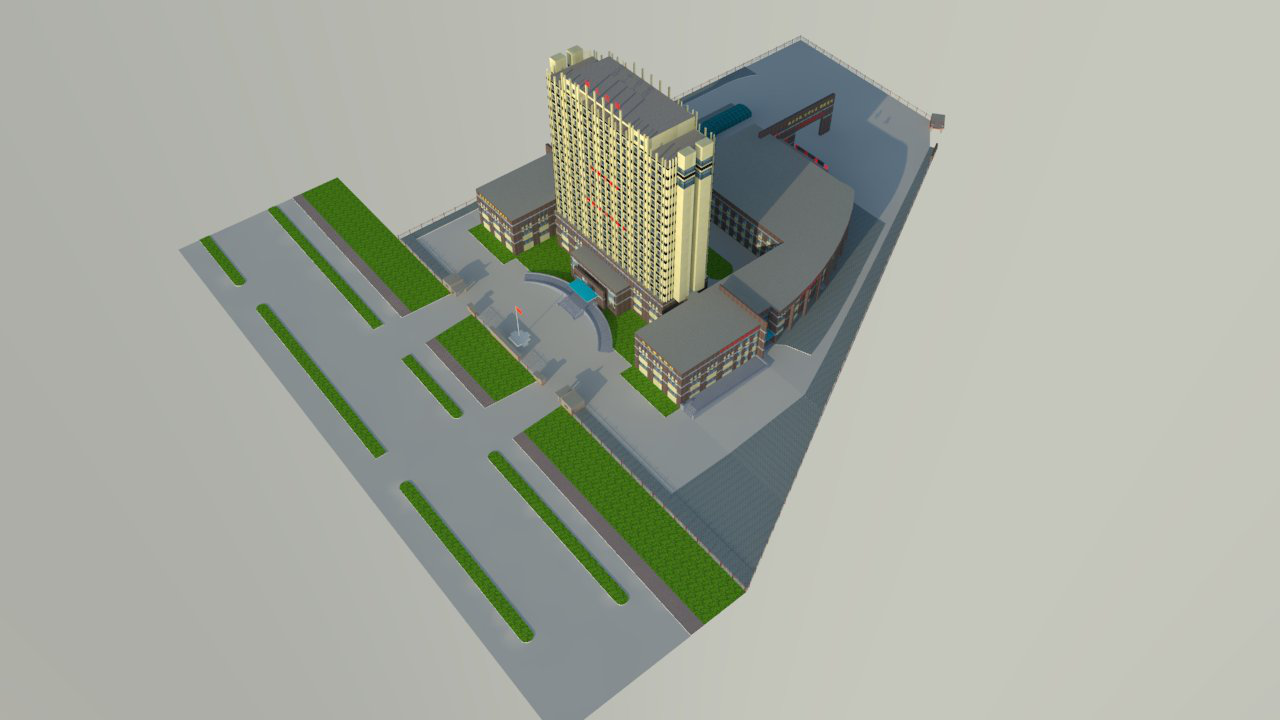

最后完成精细的三维模型



四、项目总结

项目实施结果表明,思拓力X300三维激光扫描仪在现代建筑精细建模的应用中符合项目要求,扫描结果能够达到预期,对快速和精细建立数字城市模型,可以起到重要作用。
