旧船改造应用

作者:  发布时间:2017/8/1 9:57:16

一、项目简介

      旧船改造是船舶行业面临的一大问题。船体长期与水面、礁石、河沙等物体接触,容易出现变形、裂缝等一系列问题,往往危及航行安全,而重新购置一条新船费用非常高,不是常规的解决方案。因此,对旧船进行翻新或改造是最经济环保的方法。



      传统的测量方法一般是用皮尺、经纬仪、全站仪或激光测距仪,测量的数据比较片面,不能完整的表达整个船体的现状,不能精确定位船体受损部位。而三维激光扫描拥有多点测量,点云密集,非接触测量等优势,在旧船改造方面拥有非常大的优势。



二、项目要求

       某船厂委托船舶设计单位,对位于印尼的一艘旧船进行扫描,获取船体龙骨线,与设计图对比后,确定船体受损位置。



       项目由广州某单位实施,项目利用了思拓力X300三维激光扫描仪对船体进行全方位扫描。



三、项目实施

       现场扫描单站使用360度快速模式,单站用时约5分钟,为了能更完整的获取点云数据,船体四周共架设11个扫描测站。

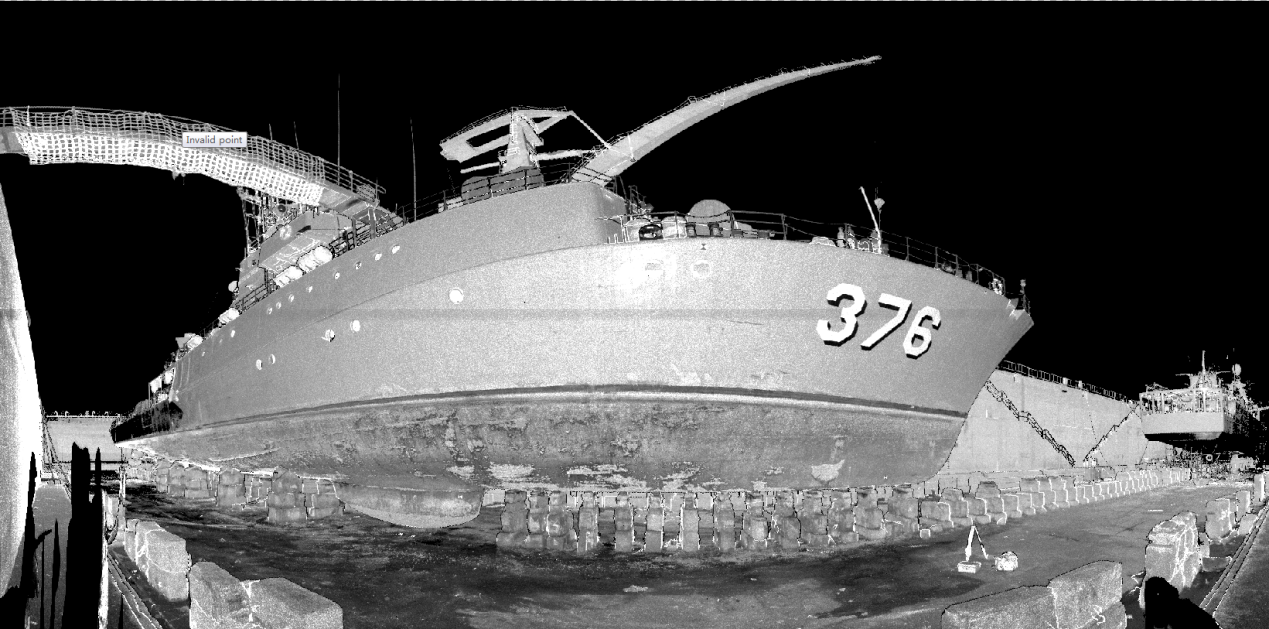

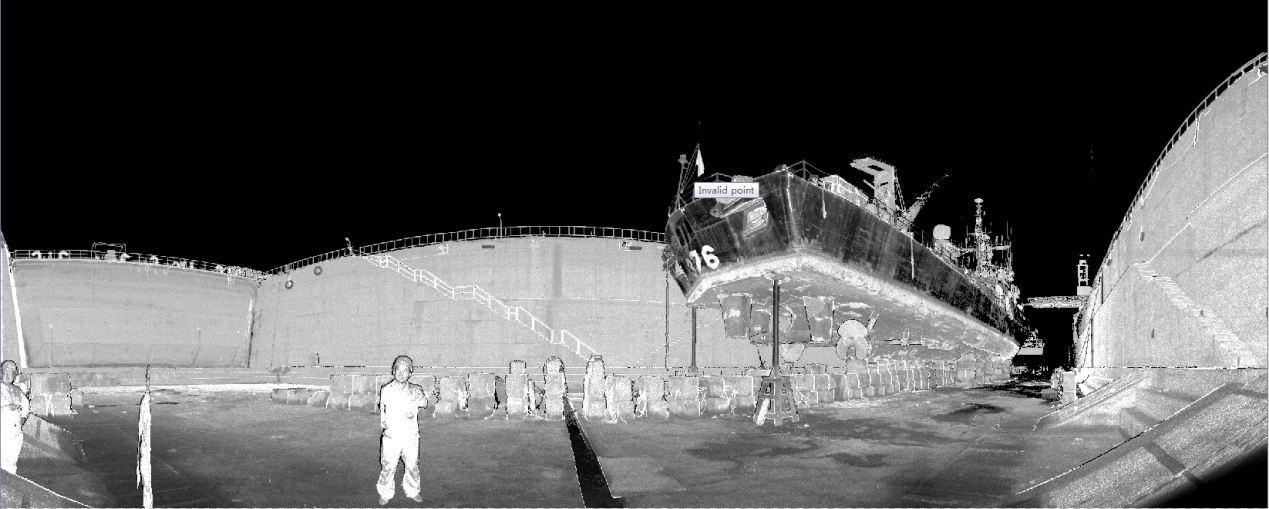

扫描原始点云数据(反射率)----利用X300扫描的点云数据自带反射率



自动生成3D全景图

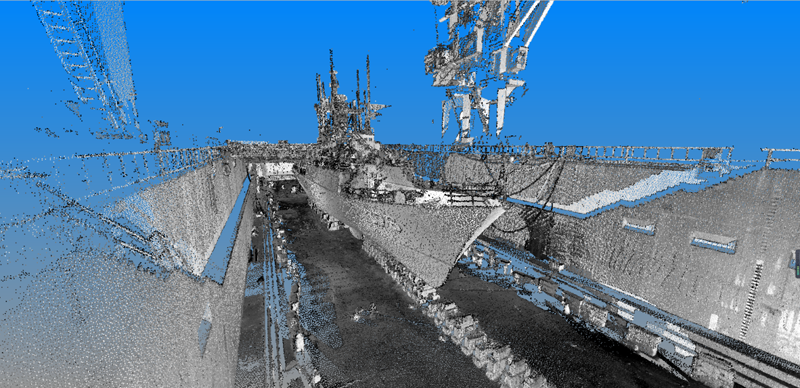

使用标配后处理软件拼接成完整的点云数据



清除杂点后保留需要的点云数据

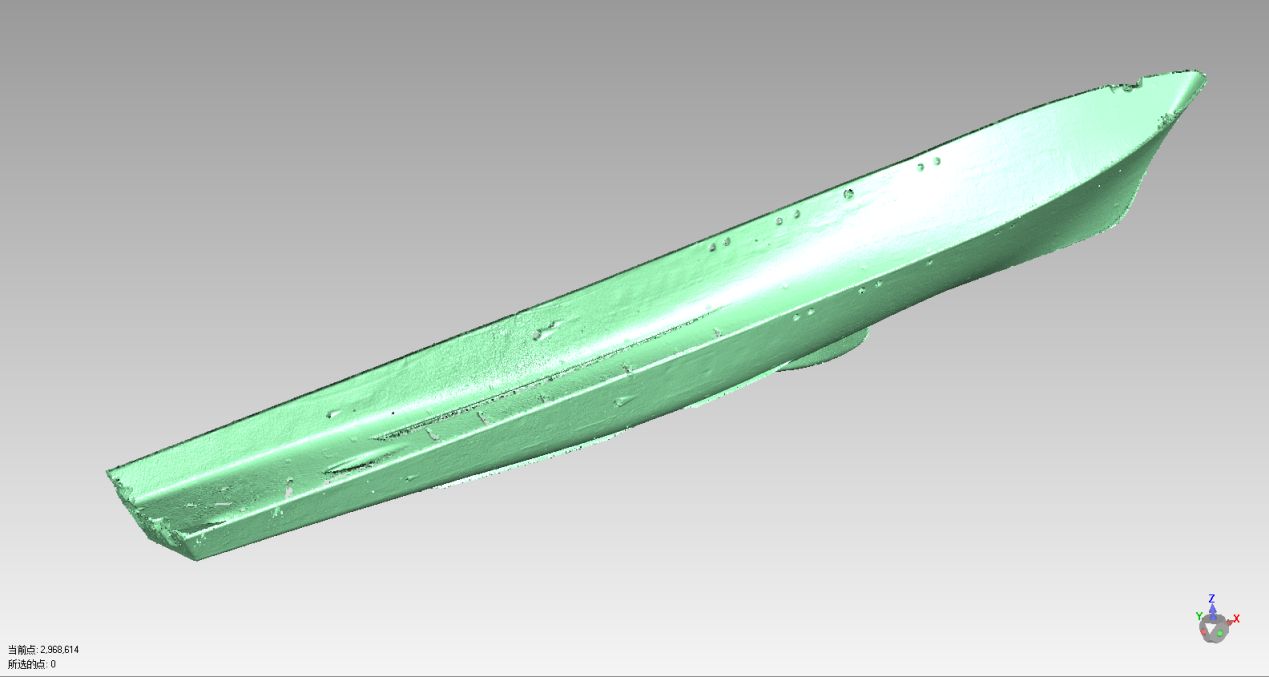

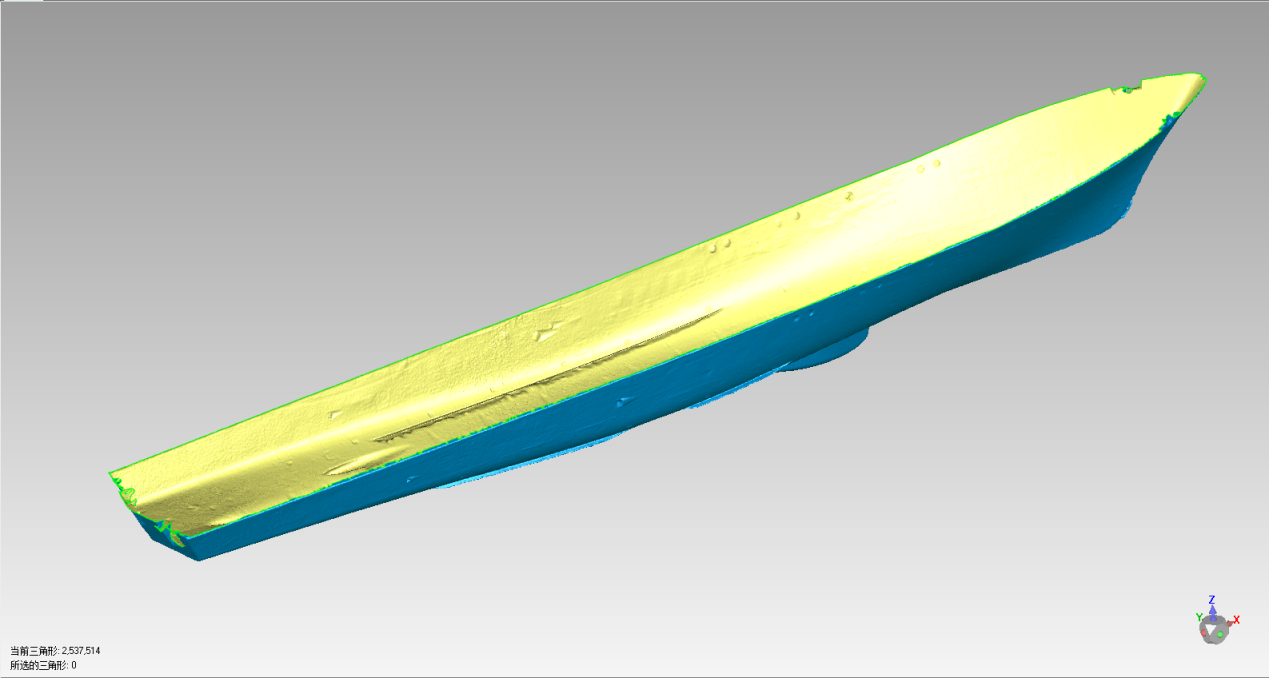

软件自动生成完整的三维模型

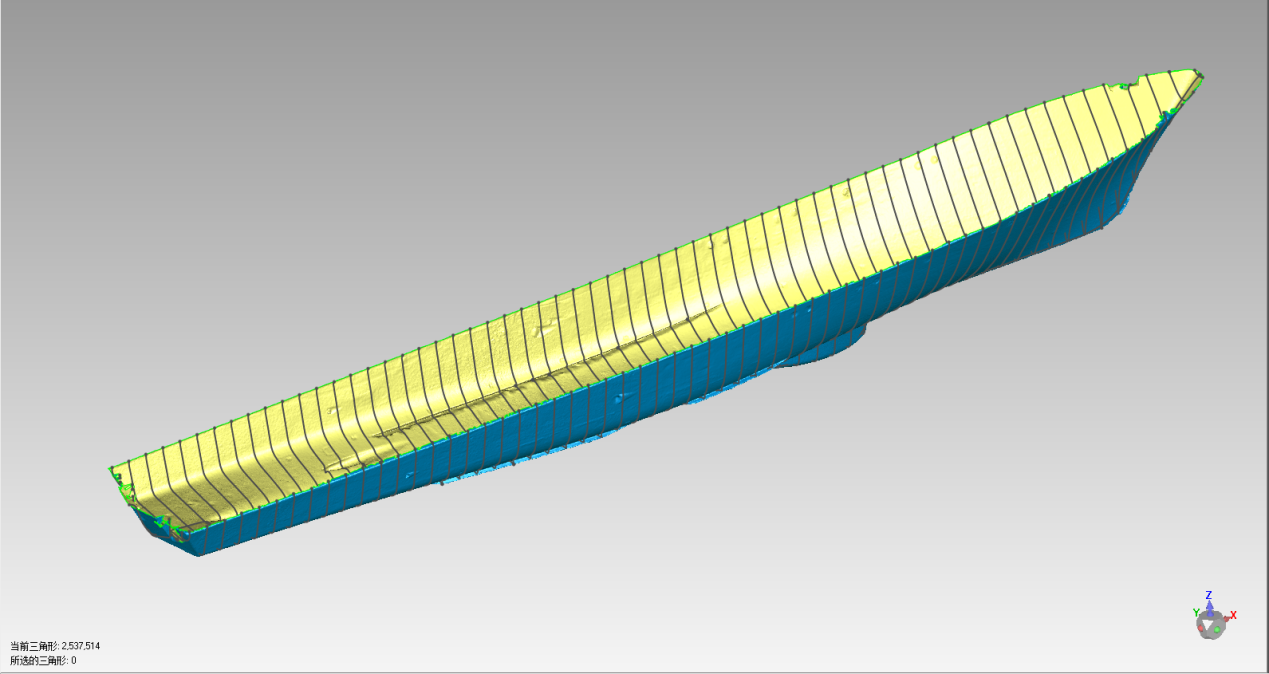

通过模型等间距生成龙骨线

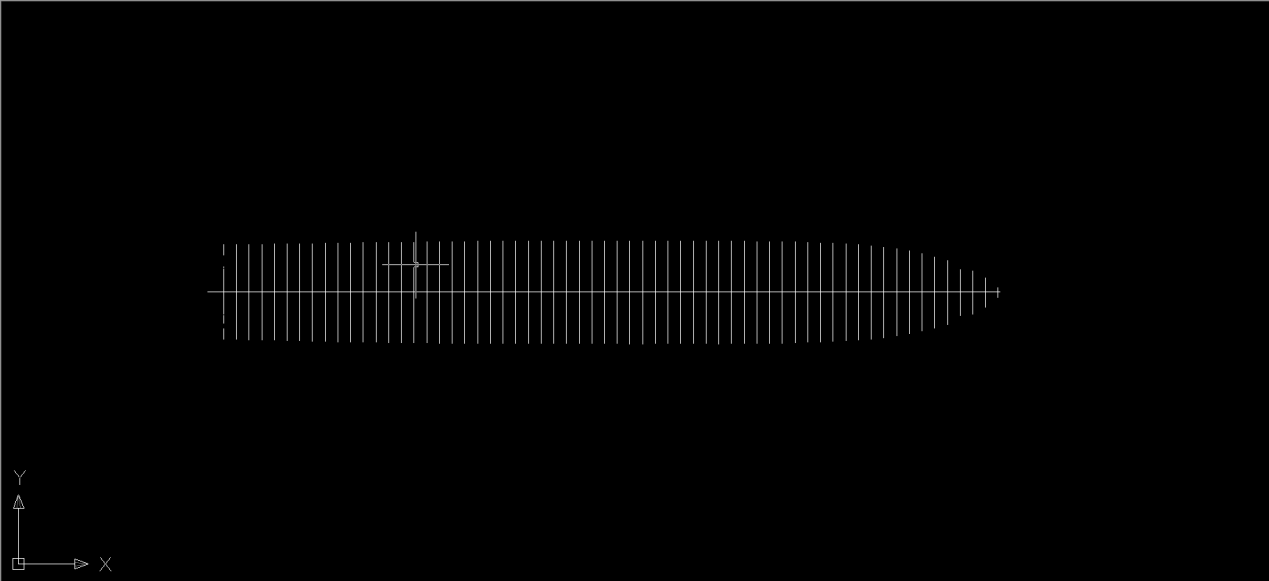

最后导出CAD格式的龙骨线



四、项目总结

      项目实施结果表明,思拓力X300三维激光扫描仪在旧船改造项目应用中,可以发挥出不可代替的作用,为快速获取船体现状模型,提取现状龙骨线提供快速、便利、精确的点云数据,比其它传统测量仪器更适合作业。
