大型群雕扫描 文物保护

一、项目简介

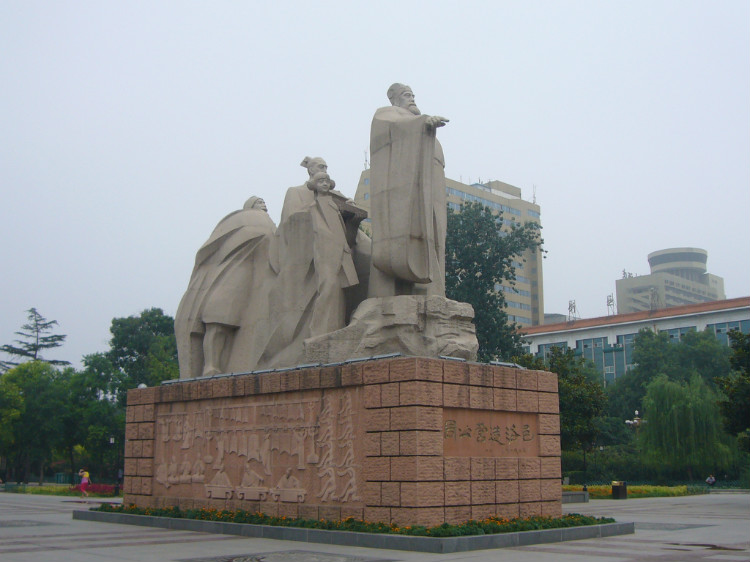

       周王城广场位于河南洛阳市西工区，广场分为两部分，洛阳最繁华的道路中州路横贯其中。中州路以北广场较小，主要的建筑为“天子驾六”雕塑和“天子驾六”车马坑（周王城天子驾六博物馆），其他为市民休闲草地和园林道路。中州路以南广场总体设计简洁、大气，广场分北入口区、历史长河区、洛邑王城区、南入口区、林阴休息区５个部分，其中洛邑王城区将建造由我国著名雕塑家钱绍武设计的充分展示周文化的“周公营洛邑”大型群雕。

二、项目要求

      扫描周王城广场的周公营造洛邑雕像，对扫描数据进行存档保护。

       项目由洛阳某单位实施，项目利用思拓力X300三维激光扫描仪对雕像进行全方位扫描。

三、项目实施

现场数据采集

      现场扫描单站使用指定角度、标准模式并获取彩色照片，单站用时约10分钟。为了能更完整的获取点云数据，雕像四周共架设8个扫描测站。

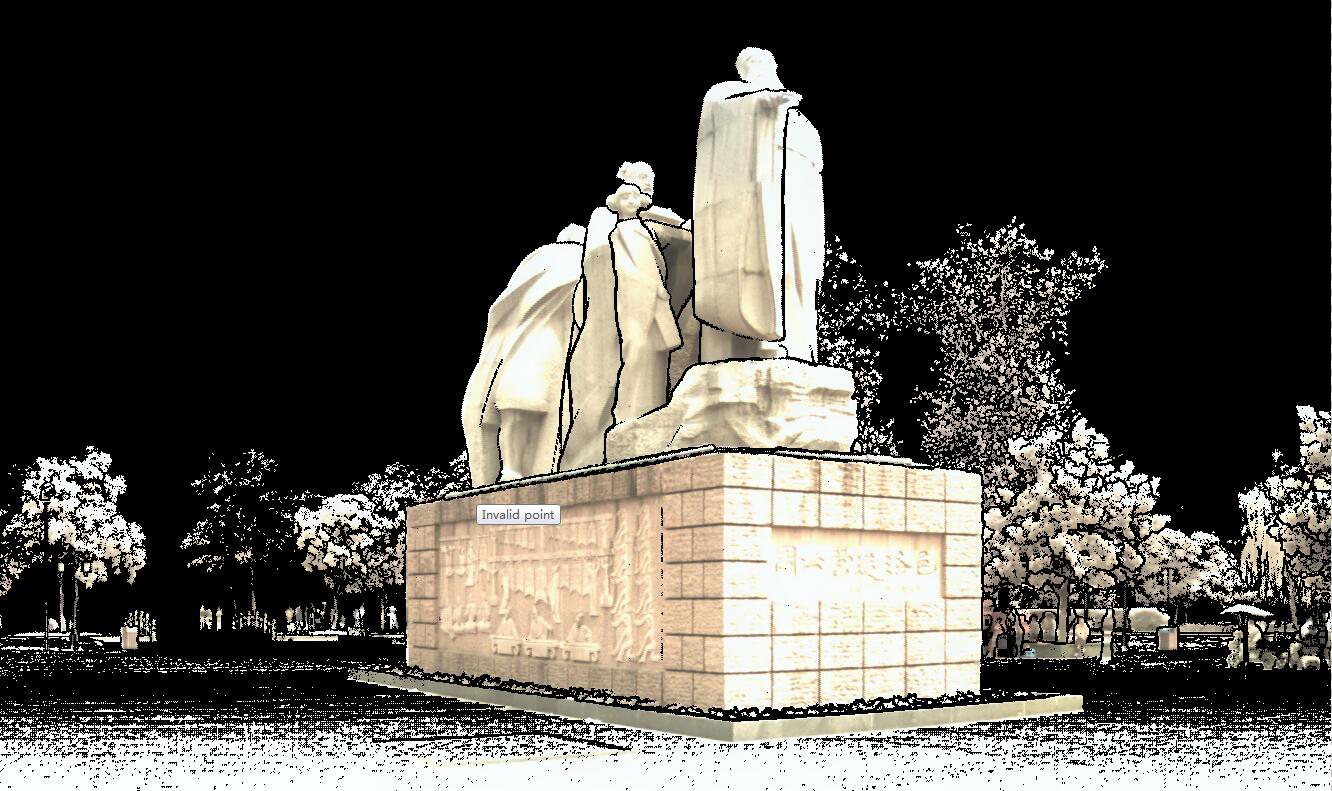

 扫描原始点云数据（真彩色）---利用X300自带相机获取现场照片，自动生成彩色点云

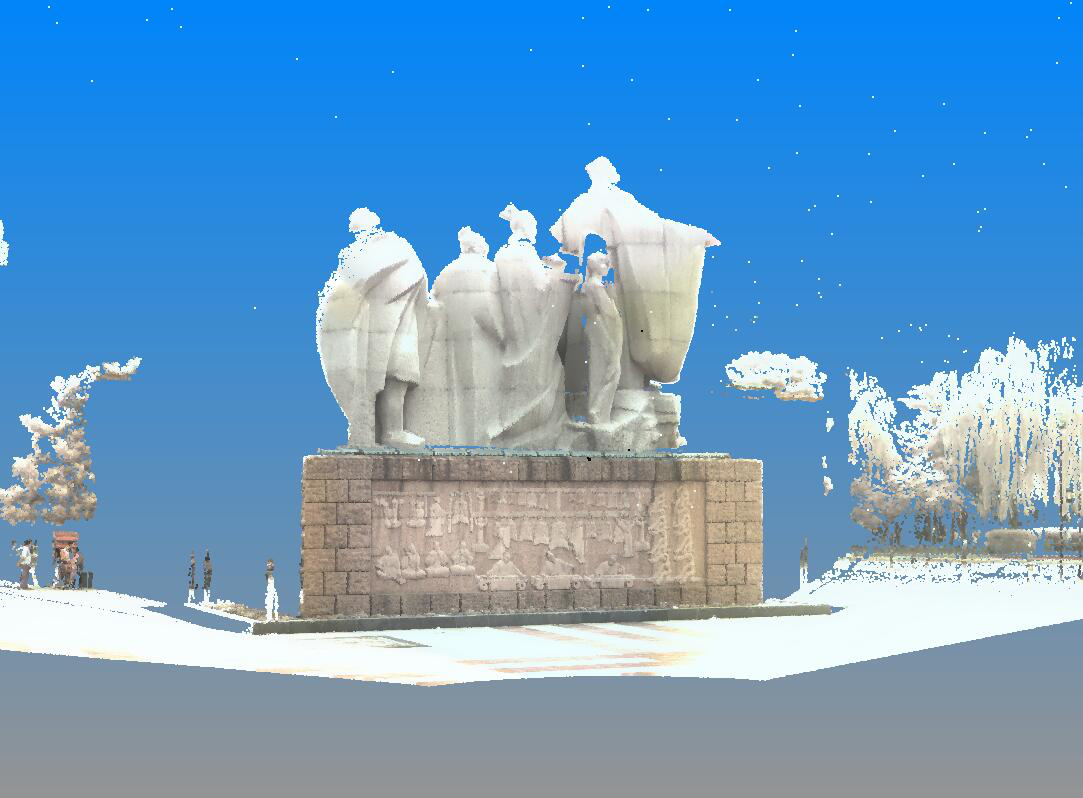

自动生成3D全景图

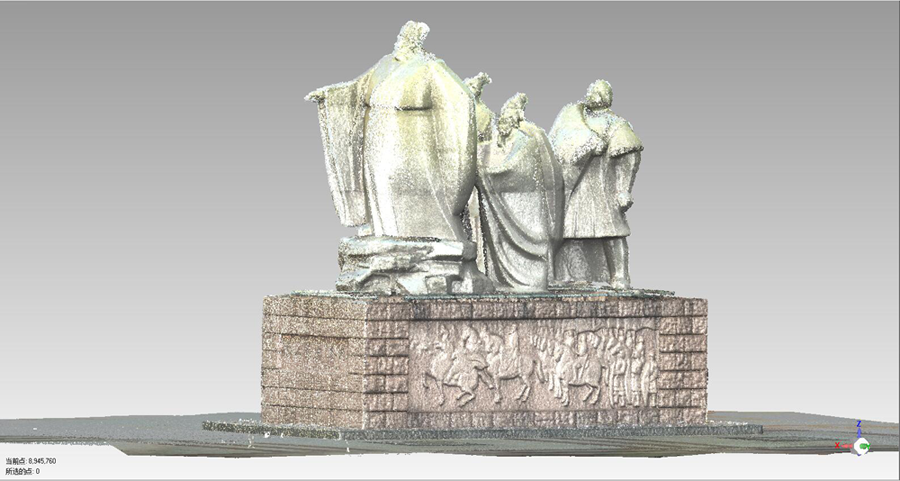

  使用标配后处理软件拼接成完整的点云数据

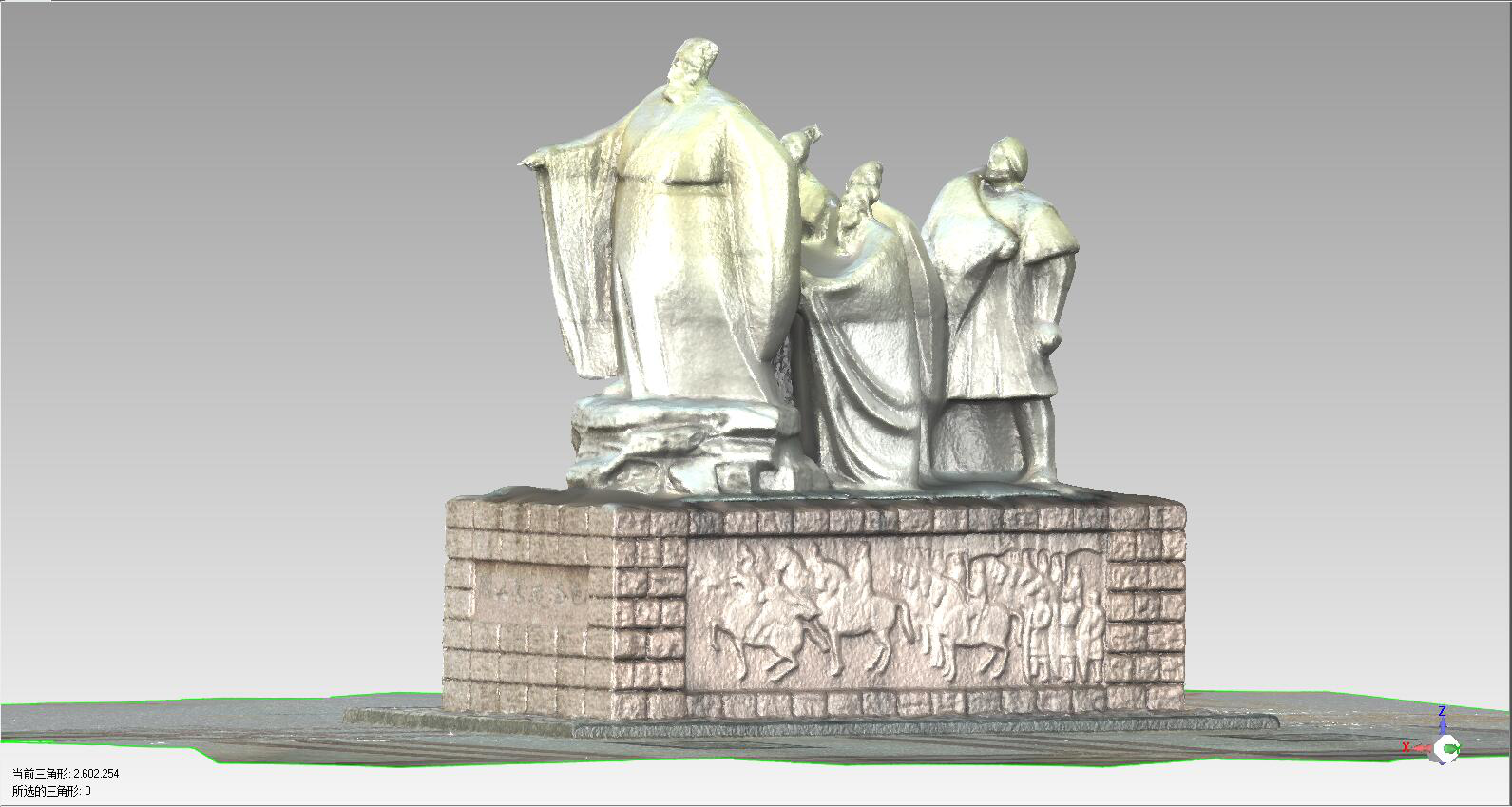

 后期利用点云数据封装成带真彩色三维模型数据

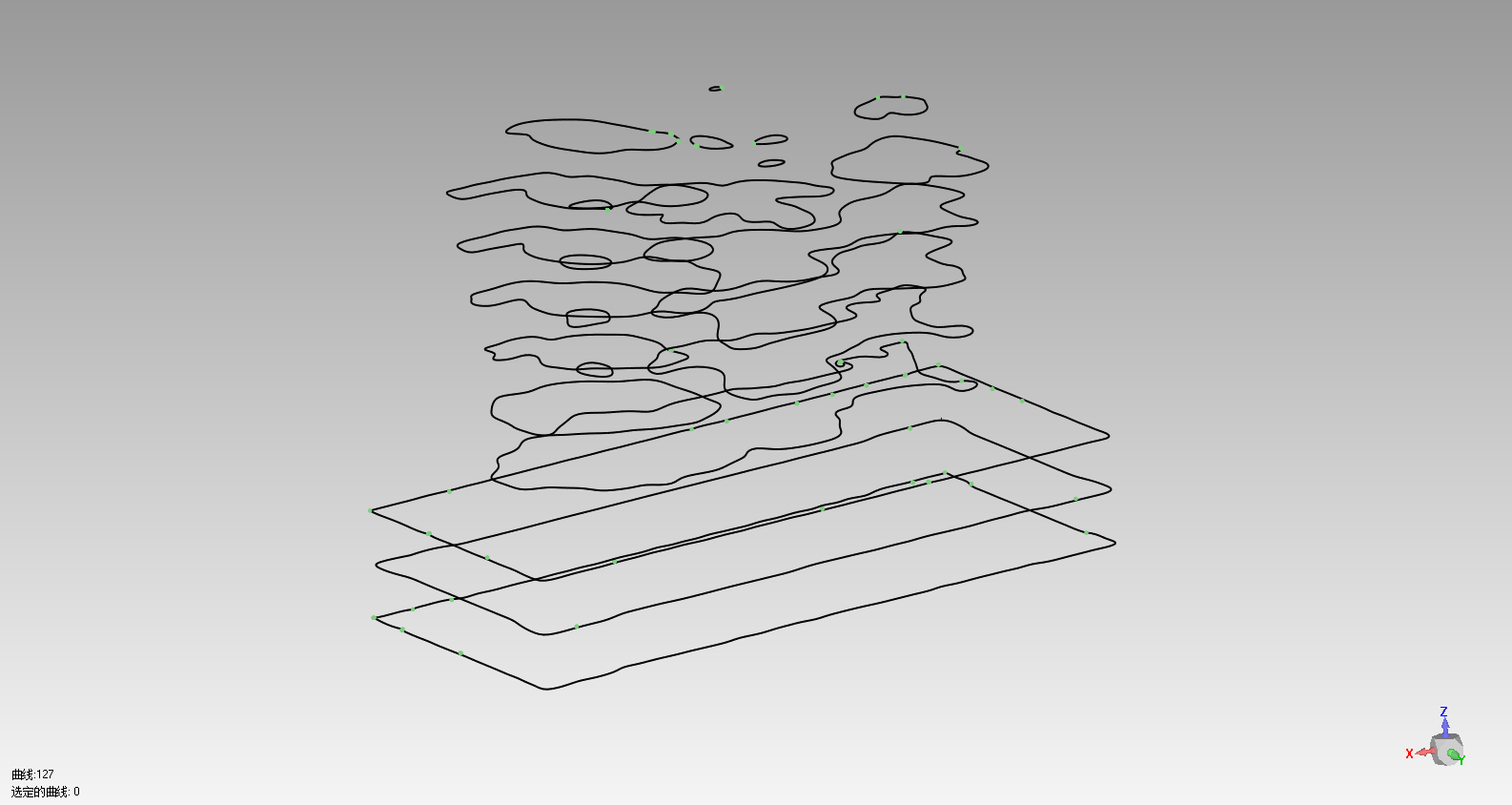

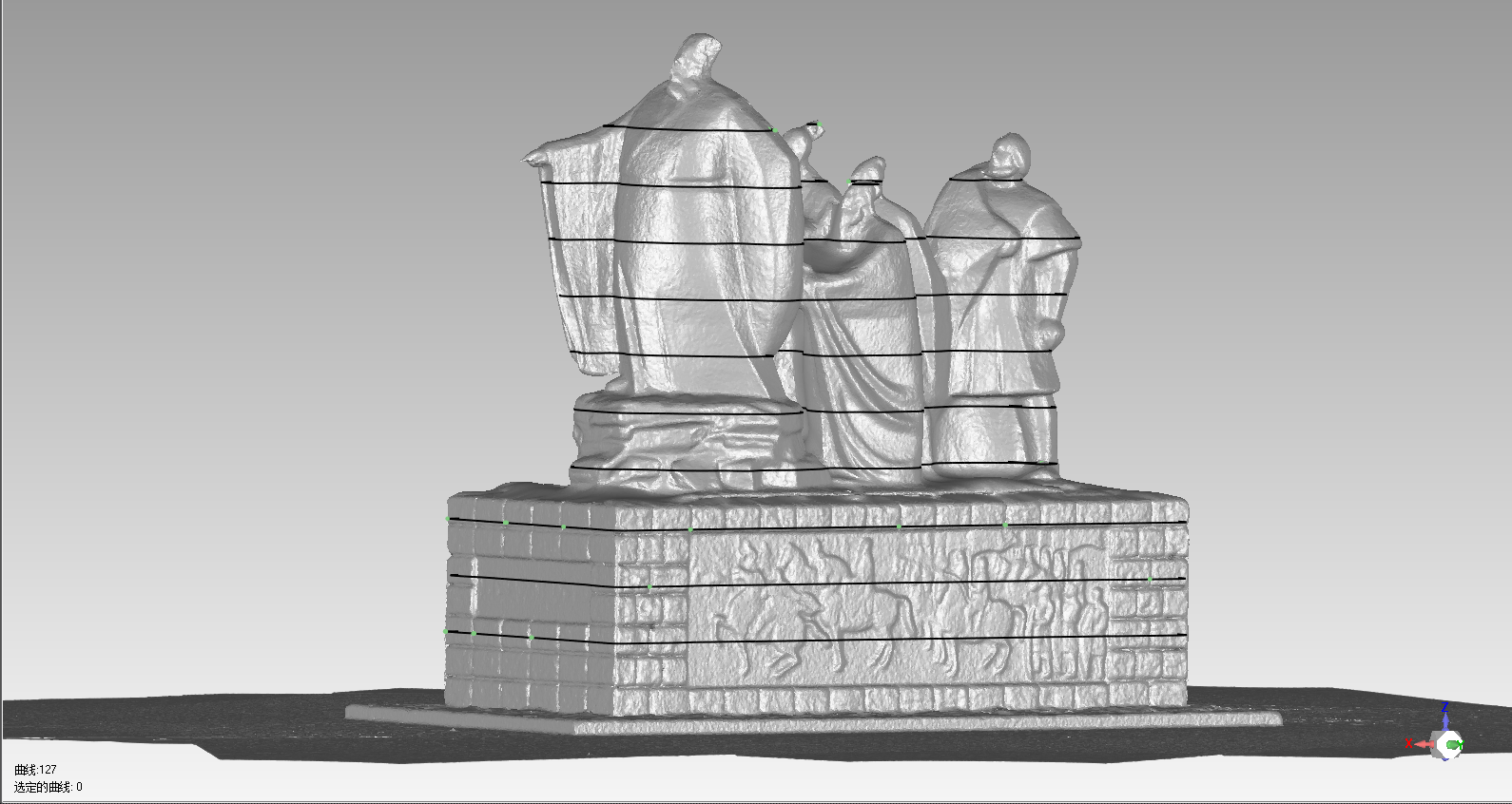

利用三维模型生成横截面或纵剖面线

四、项目总结

       项目实施结果表明，思拓力X300三维激光扫描仪在大型雕像雕塑保护的应用中符合项目要求，扫描结果能达到预期，对雕像雕塑损坏以后的修复或重建能提供原始的点云存档数据和真实的颜色信息，而三维模型和线画图也能给其他领域提供展示和参考的依据。
