高压变电站数字化测量

一、项目背景

       高压变电站是发电站与用户之间的枢纽，承载着电力工作中升压、降压的作用，将发电站制造的电力能源输送到千家万户。

       高压变电站有着复杂而密集的设备，且都带电，如何安全、精确、全面、高效地对变电站进行测量，同时还要避免不必要的损失与伤害，是十分复杂的问题。

二、项目设备

      思拓力X300三维激光扫描仪、测量专用三脚架、控制终端（手机、平板、笔记本电脑）、内业处理计算机（数据处理使用）。

      X300三维激光扫描仪是一款轻巧、便携、易于操控的测量工具。

• 灵活自由的设站方式，高效无缝式扫描。

• 自动化、非接触式测量方式，一分钟即可熟练掌握外业操作。

• 只需1~2人操作即可，2~3天就可以完成500KV变电站的数据采集。

变电站卫星图

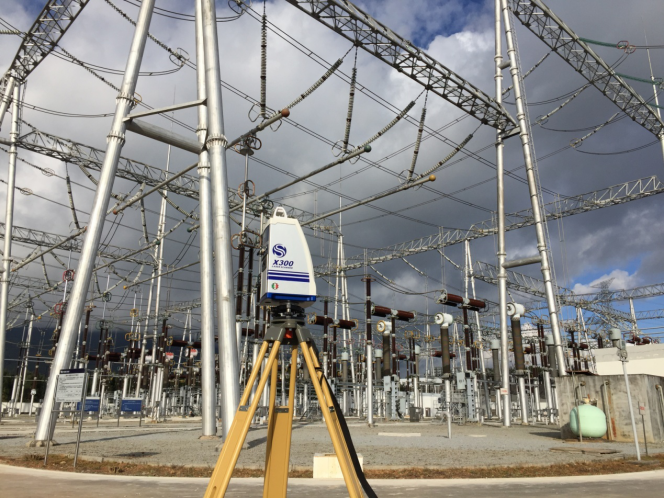

项目现场

2、内业测量

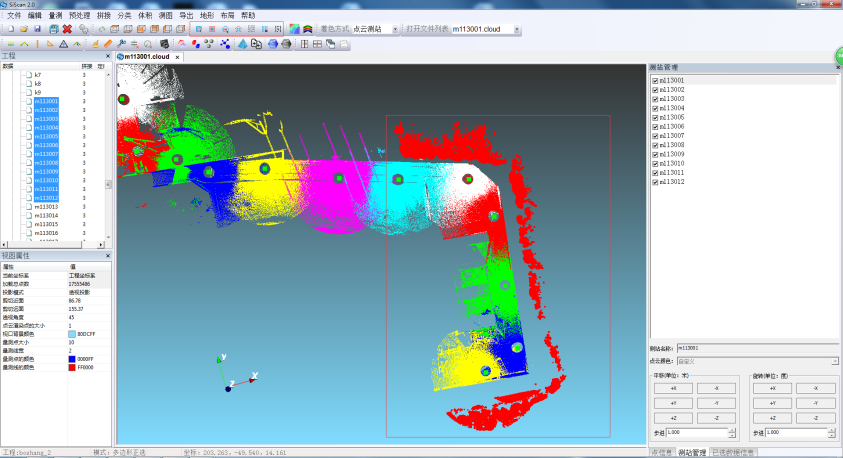

A.数据拼接

      高精度无靶标拼接，减少靶标摆放工作，缩小工作空间，减少外业时间。

• 选点拼接、三面拼接、GPS+一个面拼接、GPS+二个面拼接、二维影像拼接、标靶球拼接等多种拼接方式，供用户自由选择。

• 丰富的点云着色方式，外观上丰富感官，功能上便于选点选面。

• 无缝的软件交互方式，不同软件间数据信息轻松共享。

• 海量的数据支持，10亿三维坐标点无卡顿。

• 高效易学的操作流程，500KV变电站高密度测量数据（220站），半天就可完成高精度拼接工作。

• 智能全自动拼接方式，小场景、地形变化小的区域可实现全自动拼接。

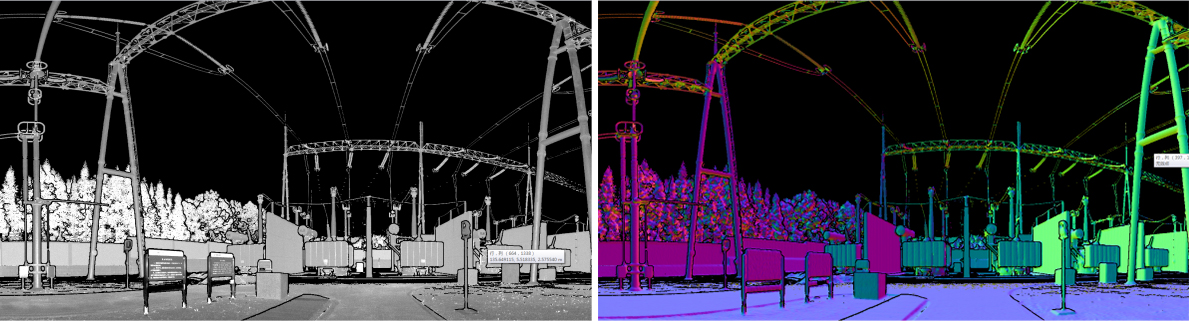

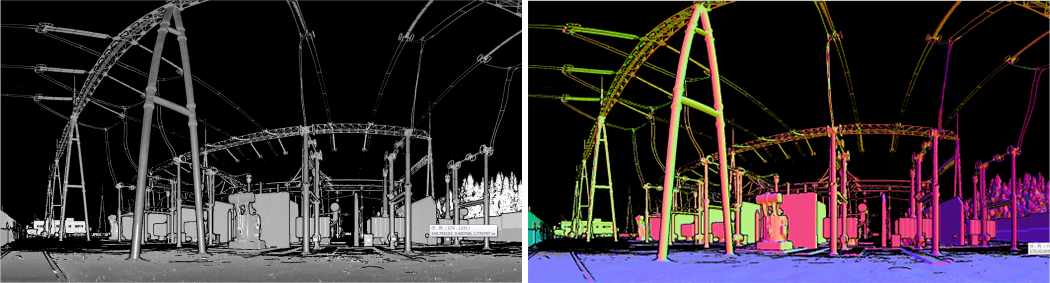

丰富的点云着色方式

B. AOI选择编辑

• 可自由地对感兴趣区域选择编辑功能。

• 智能可删除指定高度点云、删除距离扫描中心指定点云等功能，避免线性误差。

• 多样的矩形、多边形、套索正反选功能，轻松细致地选择、保留、去除任意区域。

      灵活的切片功能，支持多种切片方式，平地统一平切、斜地单站多站斜切、奇特地形单站拆分切，各种复杂地形灵活应对，轻松获取所需数据。

多边形正反选

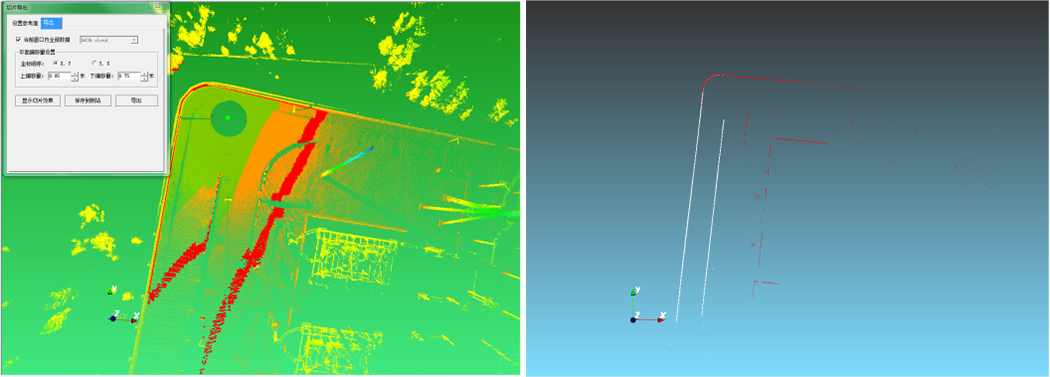

平地多站切片

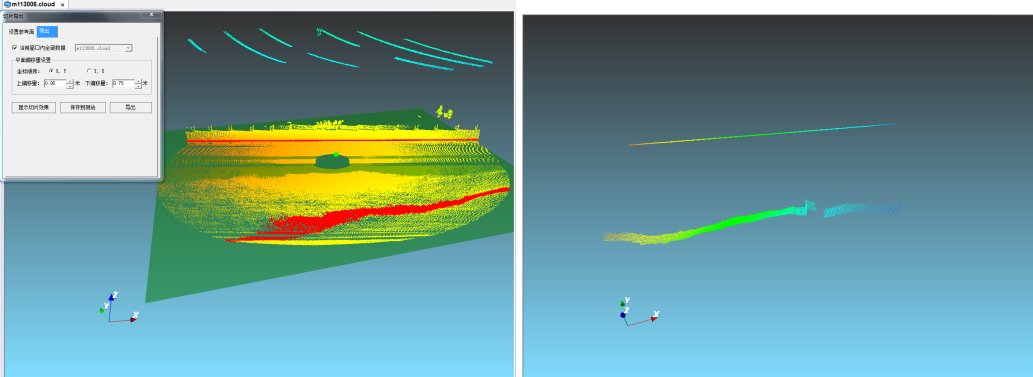

斜地单站切片

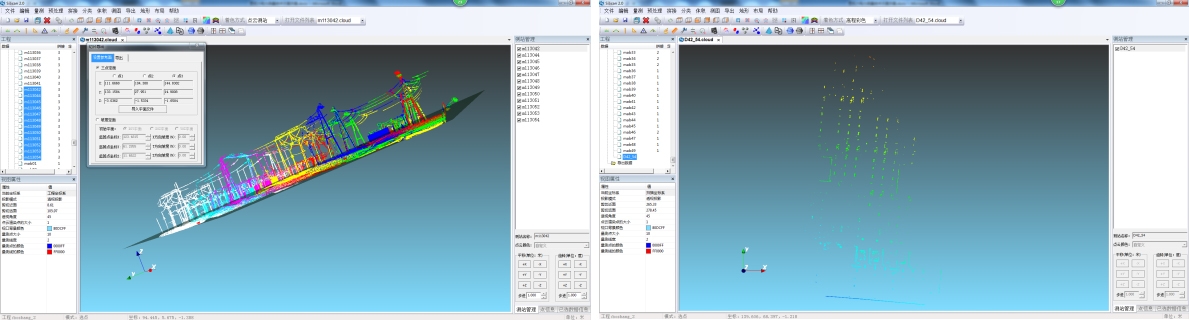

奇特地形拆分切片

C.成果获取丰富

• 标准格式全站点云导出，为后续成果提取提供数据基础。

• 标准格式切片导出，兼容大多数第三方点云处理软件。

• dxf等高线、轮廓线、平面图导出。

• 单点、多点坐标、距离、高度、坡度、面积等量测成果导出。

• 任选多点坐标多种格式导出（*.txt、*.path）。

• 点云漫游视频导出。

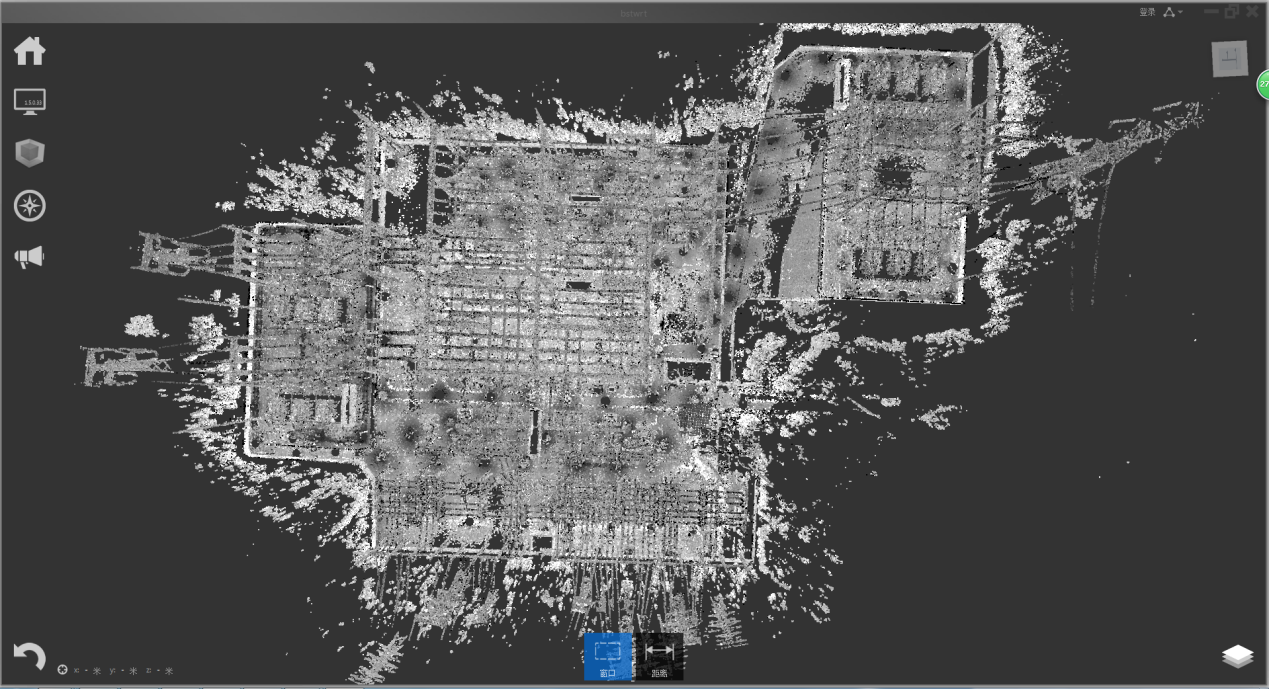

全站点云

路径文件导出

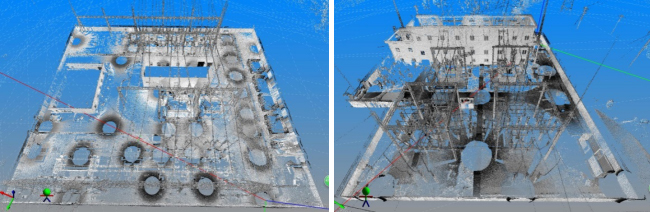

数字模型

矢量地图1

矢量地图2

       思拓力X300三维激光扫描系统，以其高精度、高分辨率、智能化、非接触性的测量优势，为变电站数字化测量提供优质的解决方案！
