四川新龙县街道立面改造

作者:激光部  发布时间:2017/8/24 10:22:43

        我们之前已经向大家分享了思拓力三维激光扫描仪在文物保护、房地产、交通、矿业等诸多行业的实际应用案例,今天我们将为大家介绍思拓力三维激光扫描仪应用在街道立面改造的最新案例。



一、项目简介

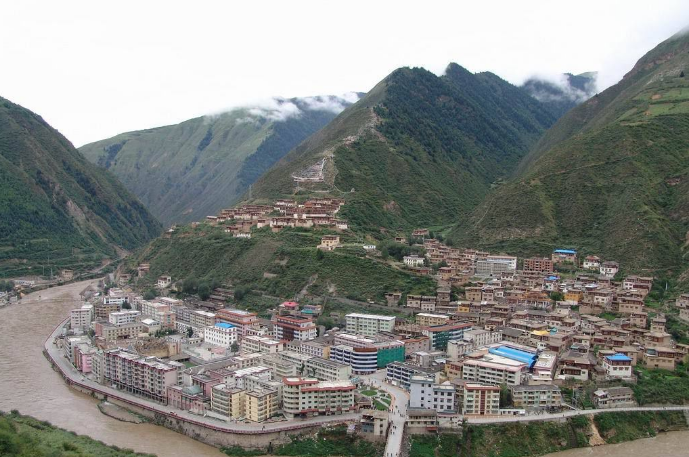

        新龙县隶属四川省甘孜藏族自治州,位于四川甘孜州中部,青藏高原东南边缘,属川西山原和横断山脉地接触带,地势北高南低,最高海拨5992米,最低点海拨2760米。





       随着近年来国家对三线城市的投入开发,极大的刺激了新龙县的旅游经济。而新龙县隶属于青藏高原东南边缘,其藏族文化源远流长,著名的旅游景点涉及益西寺(位于四川甘孜州新龙县甲拉西乡)、卡洼洛日雪山(位于新龙县北部日巴乡的雅砻江之东,是当地藏族四大神山之一)、雅砻江、赞多高原湖泊群等著名的古胜名迹。



        当地政府为建设旅游城市,除对基础设施进行改造之外,还结合当地藏族文化及建筑,对其县城主要街道进行立面改造工程。



        利用三维激光扫描仪替代传统的全站仪测量建筑立面的方式,能更快、更准的获取街道立面,加快整个改造工程的进度。



二、项目要求



         对城区的人民路、中心街、沿江西路南段(北段)等主要街道进行扫描作业,总里程达2.5公里,临街建筑300栋,其中藏族民居约80余栋。



        对现代化建筑和原有的藏族民居建筑进行三维激光扫描作业,其目的在于对现代化临街建筑进行统一设计,依据当地藏族文化来统一街道设计风格,突出当地藏族文化。同时,要对历史悠久的藏族建筑进行保护性质的扫描作业,对损坏的建筑进行修复,使其长久保留。



        项目要求实地全方位扫描,扫描数据精准细化,从而获取更为准确的街道立面,为下一步的设计需求提供真实有效的数据。



第一步:进行外业工作量评估(耗时2小时)



        为了更准确的把握数据采集的进度、工期还有数据质量,需要对现场进行工作量评估。





现场实地考察,对需要扫描的街道立面进行初步统计。

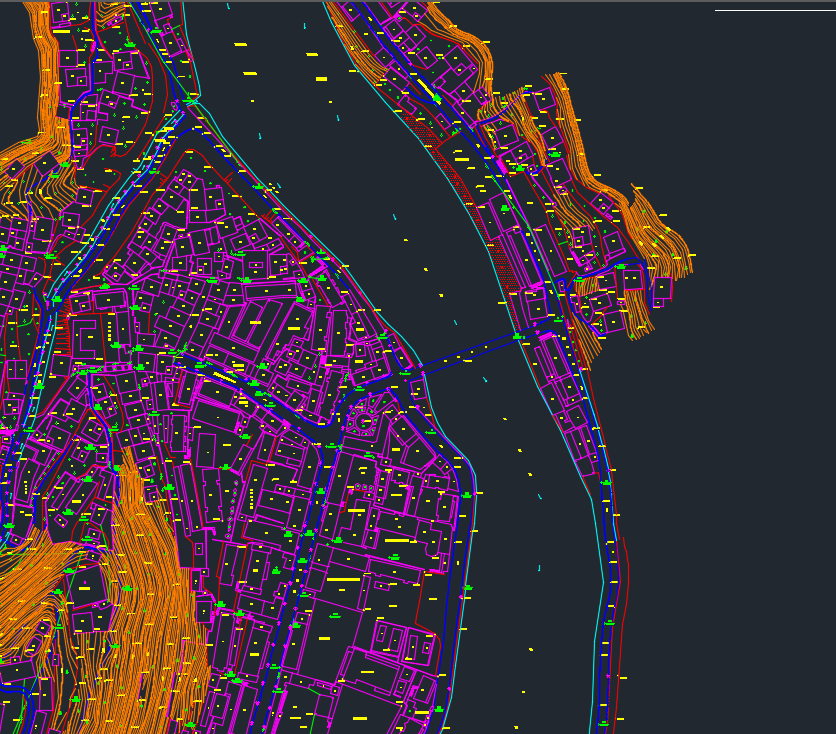

        结合当地政府部门给出的新龙县总图,进行门牌号的确认,以便于后期设计工作的进行和数据存档。



第二步:现场作业



        对所需扫描作业的街道进行作业,现场参与扫描作业人员1人,外业数据采集时间为5天,获取了所需要的街道立面的点云数据(新龙县平均海拔在3500米左右)。

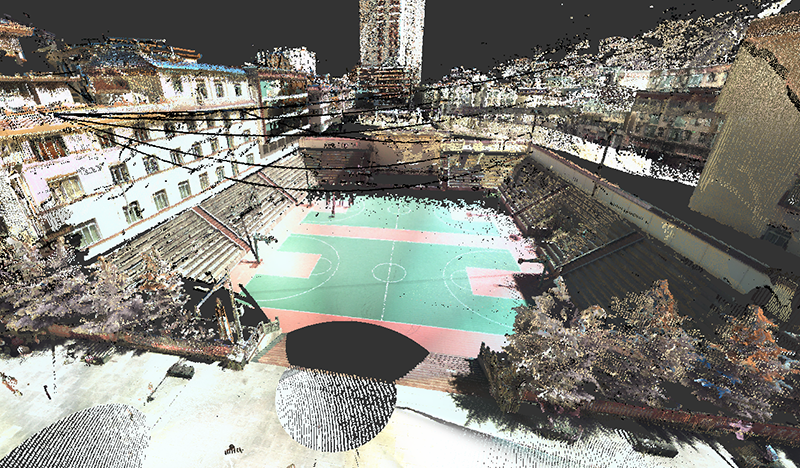

测站点一:新龙县文化广场一侧篮球场

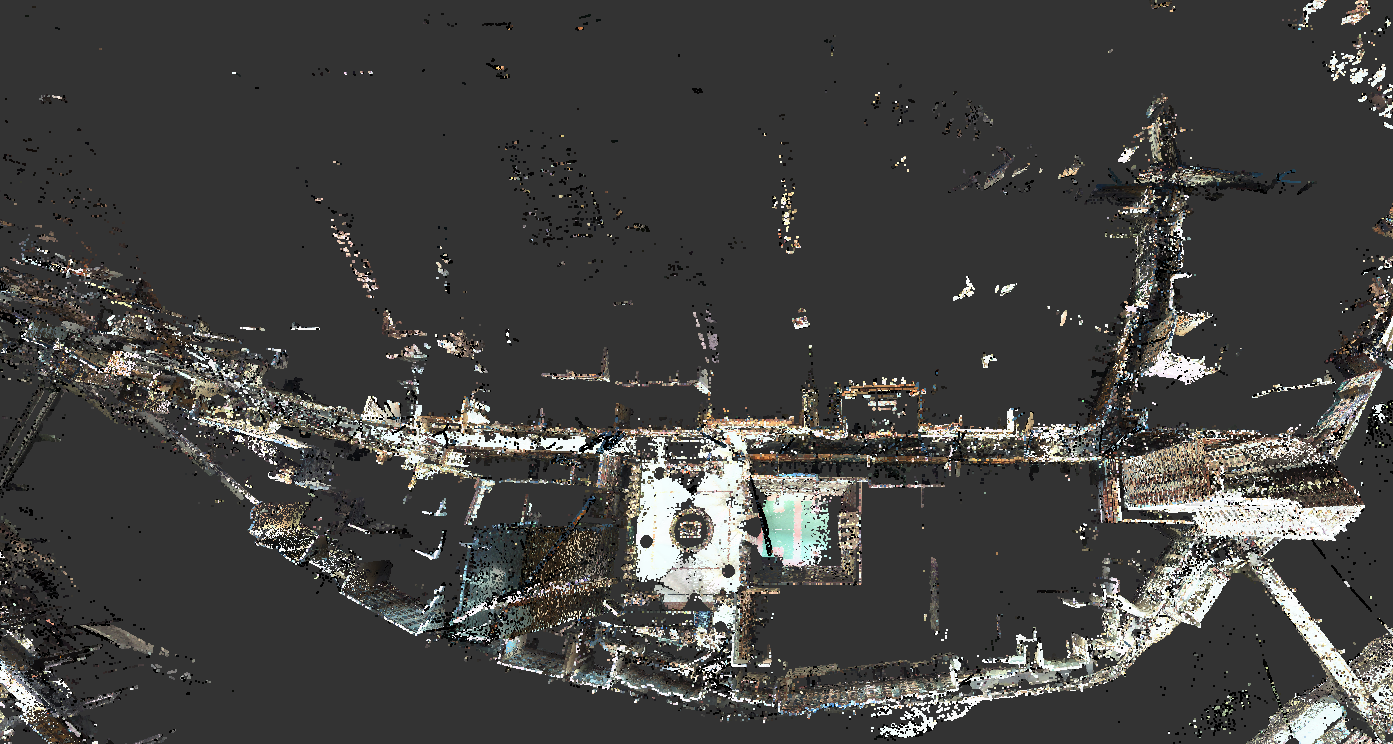

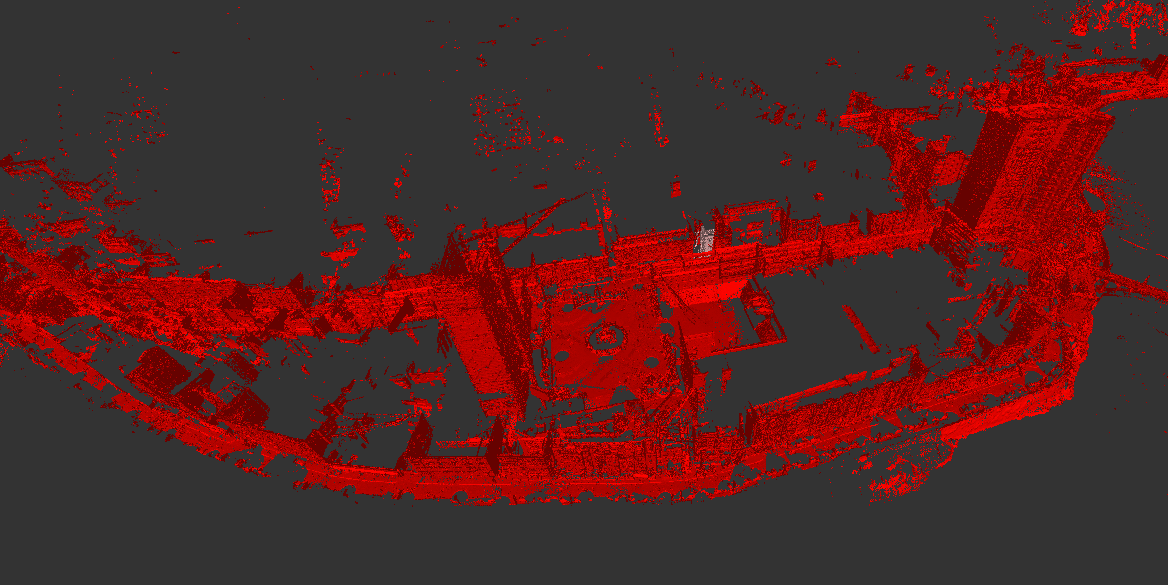

测站点二:人民路、中心街、沿江西路(南段、北段)俯视图



测站点三:点云显示强度为视角,预览主要街道

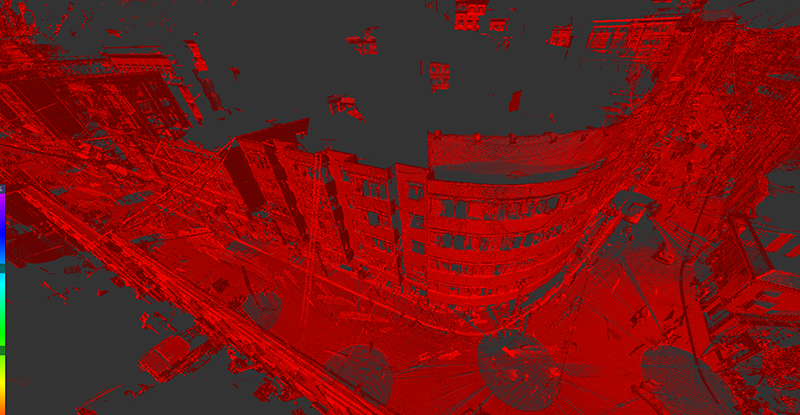

测站点四:中心街与人民路交叉口



       整个数据采集过程持续一周左右的时间,平均每天测站60多站(仪器自带两块电池,可支持8个小时以上的持续作业)。

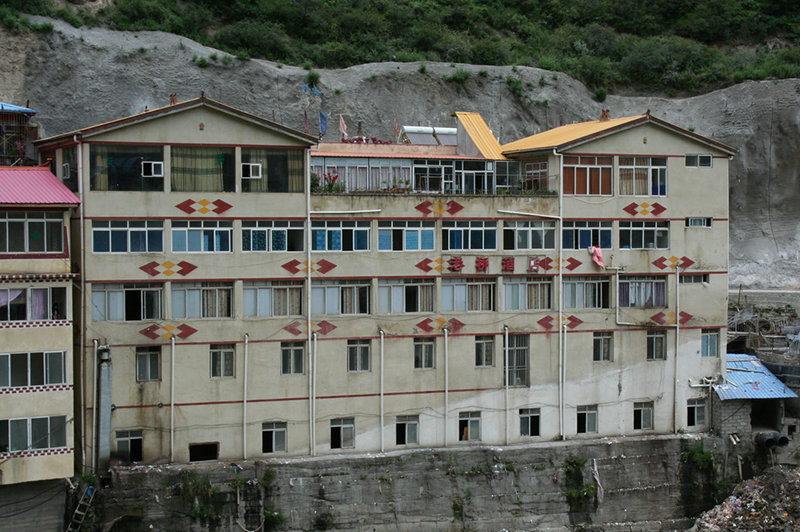

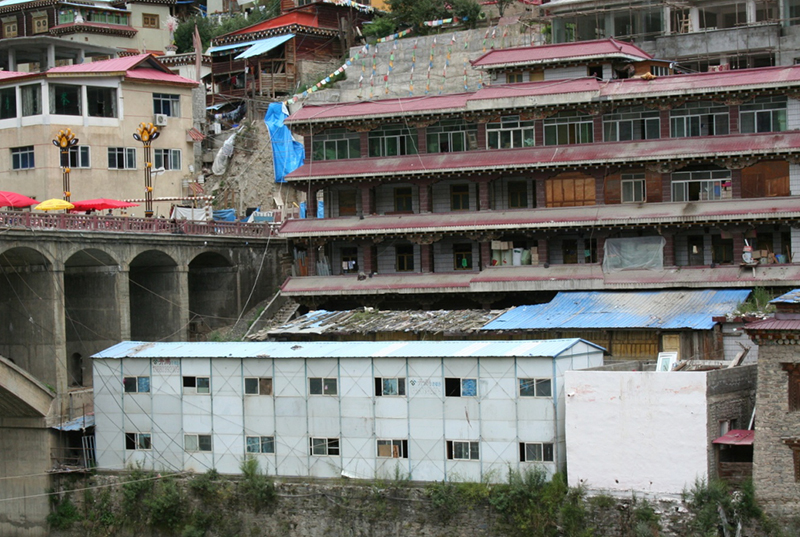

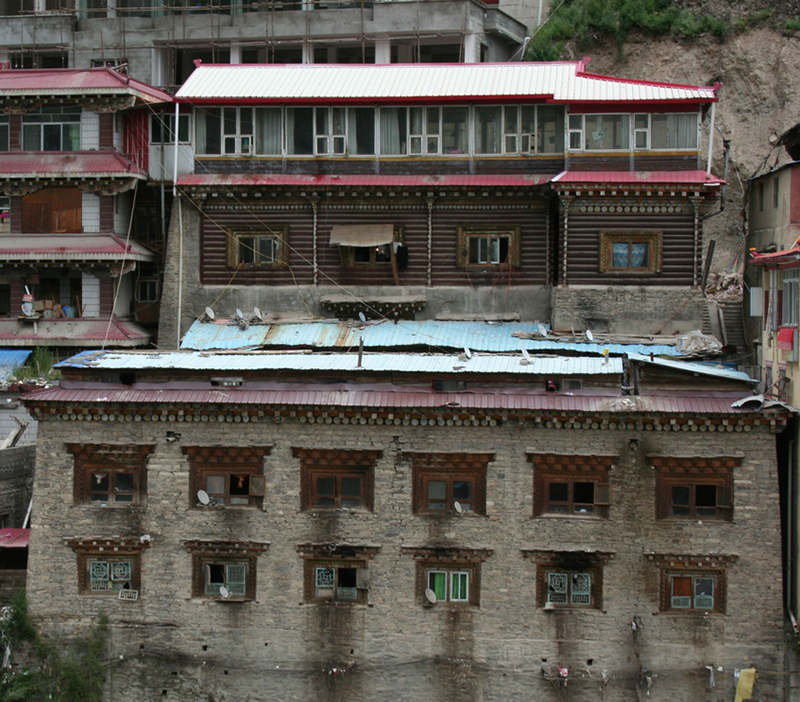

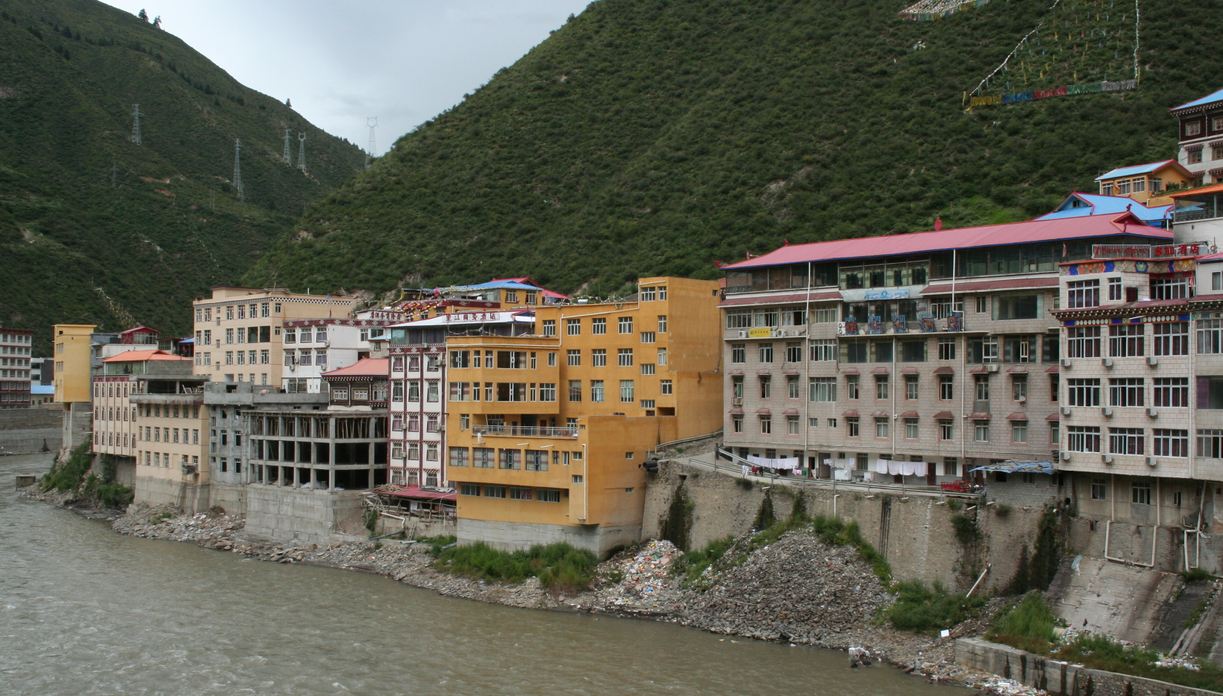

照片采集:沿江立面(背立面)



第三步:点云的预处理和CAD图的绘制(以及测站视角展示)



       操作软件为思拓力自主研发的点云后处理软件,可以对点云进行编辑、去噪、拼接等操作,为后期的CAD图的绘制或者为第三方软件提供可靠真实的数据。



SiScan点云预处理软件界面



案例一:

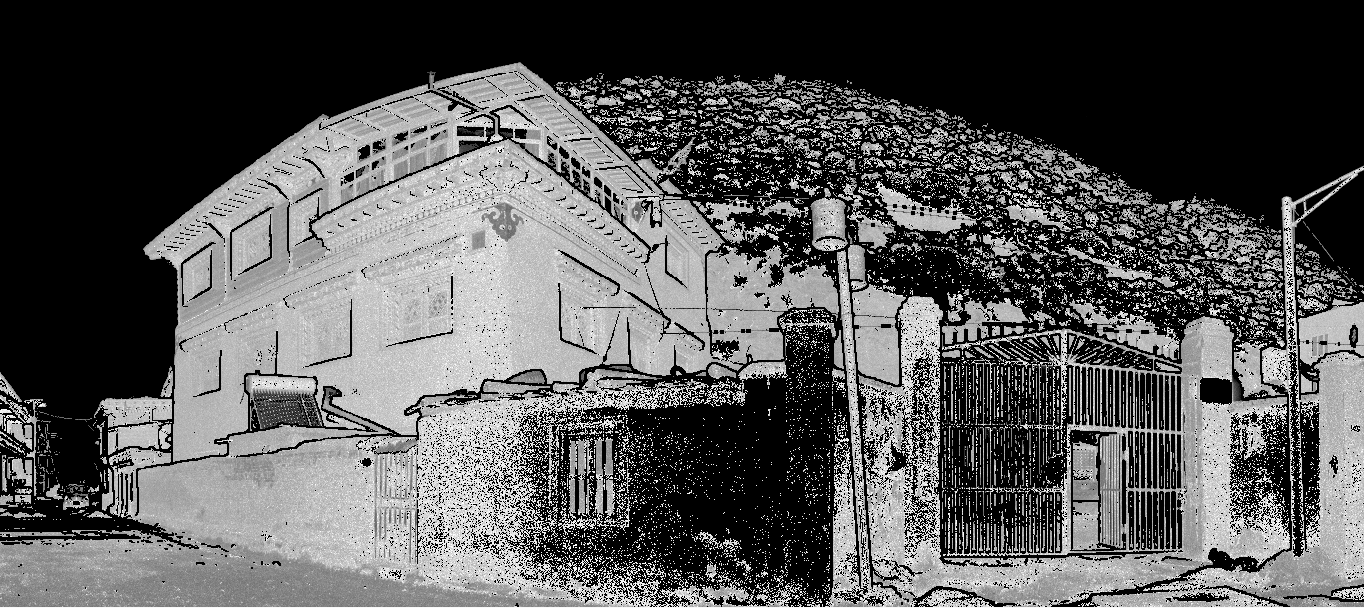

测站原始点云数据之一:灰白点云显示

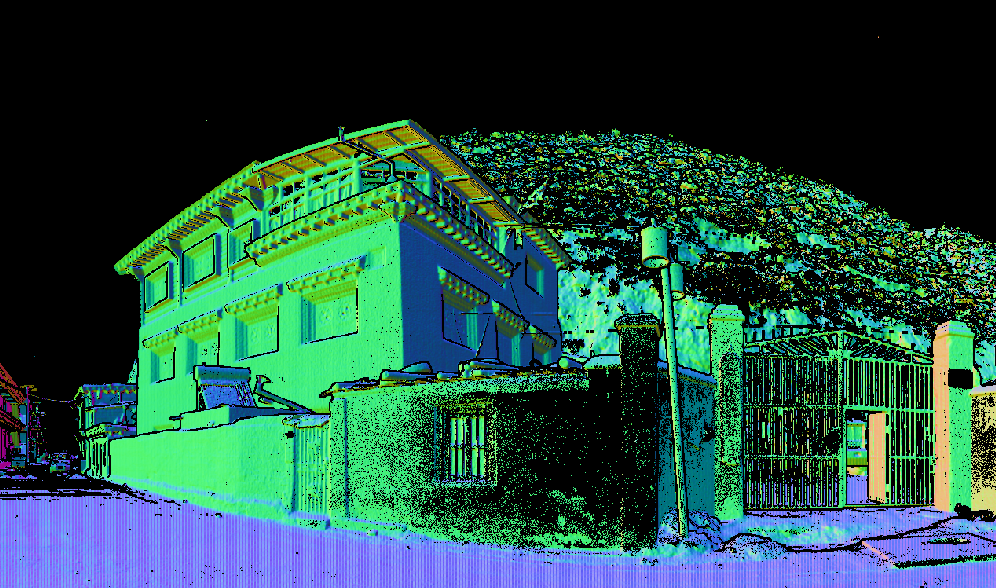

测站原始点云数据之一:倾斜度点云显示

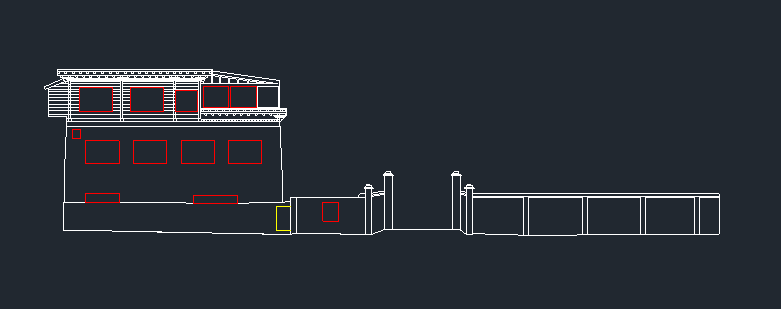

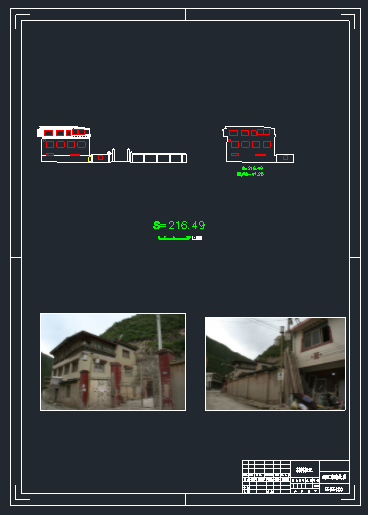

依据点云,1:1绘制的CAD图

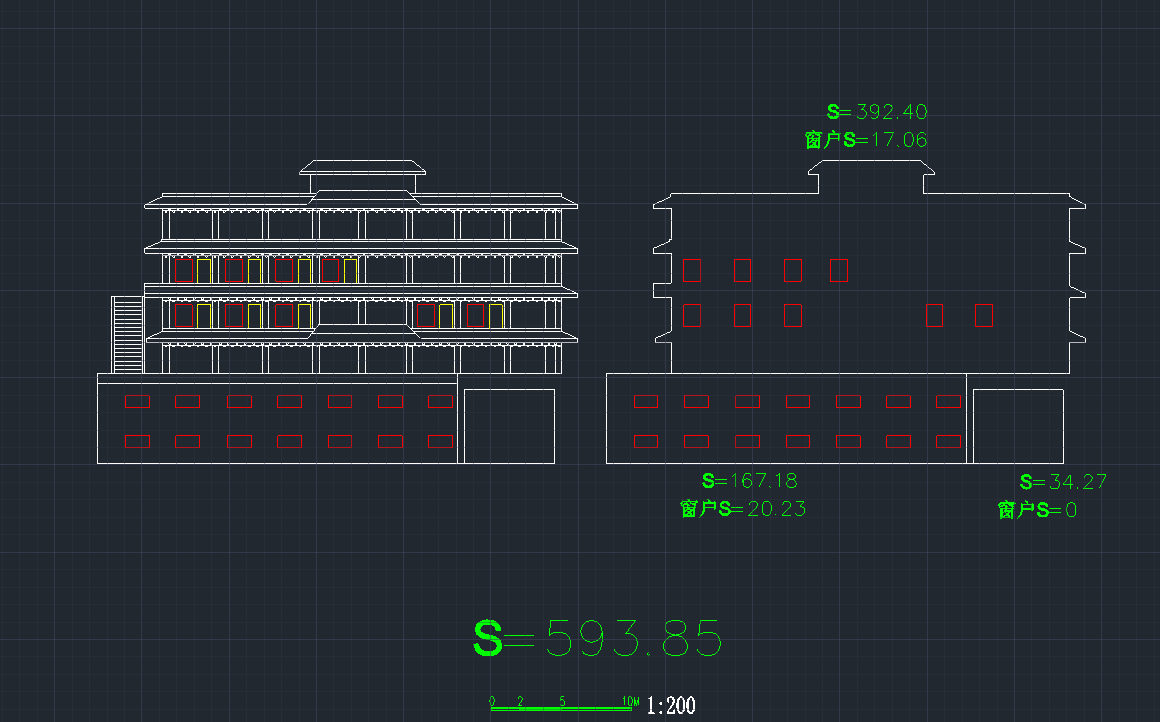

对其建筑立面的总面积和窗户的面积进行统计,为后期的设计方案和造价提供真实可靠的依据



案例二:

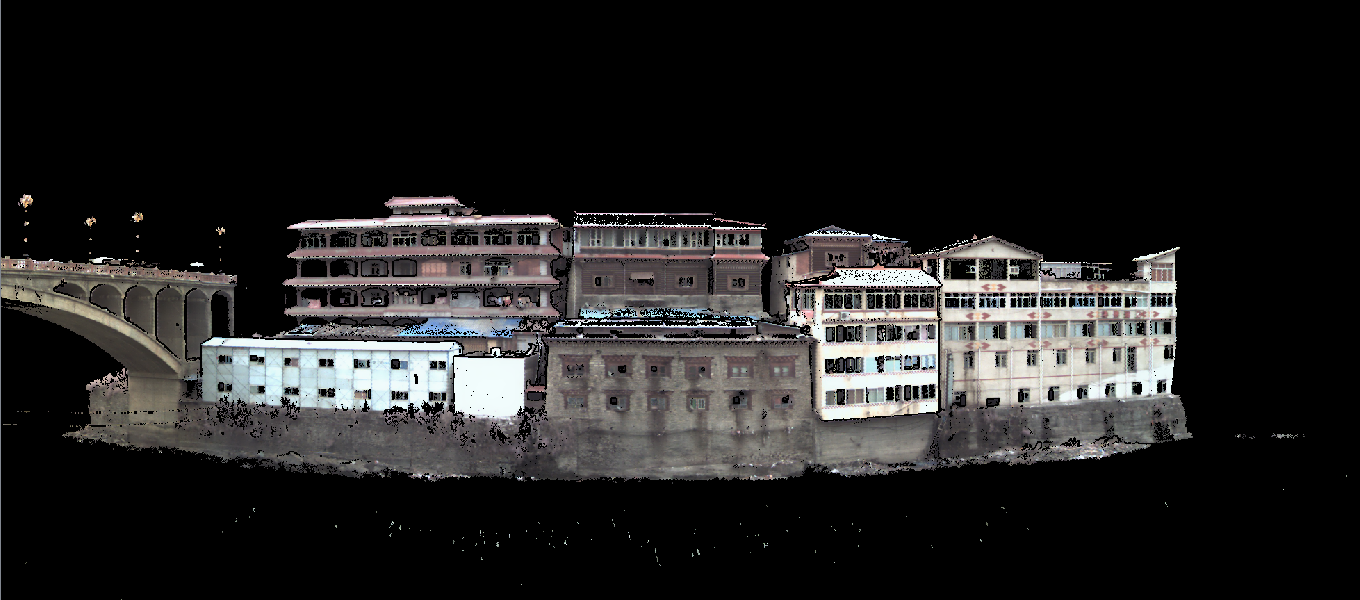

测站原始点云数据之一:真彩色点云显示(仪器自带相机,与点云附着)



测站原始点云数据之一:灰白色点云显示状态

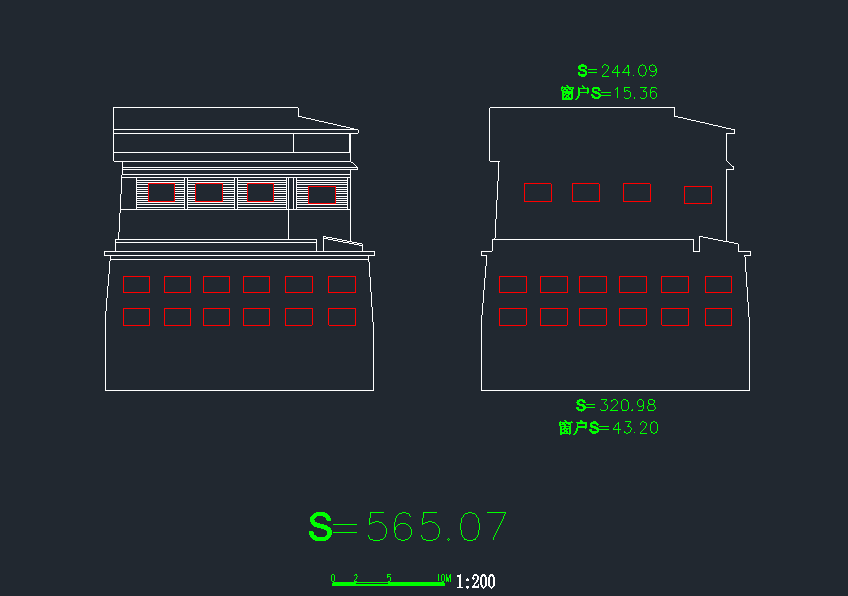

对应左侧:第一栋临江建筑立面图



对应左侧:第二栋临江建筑立面图

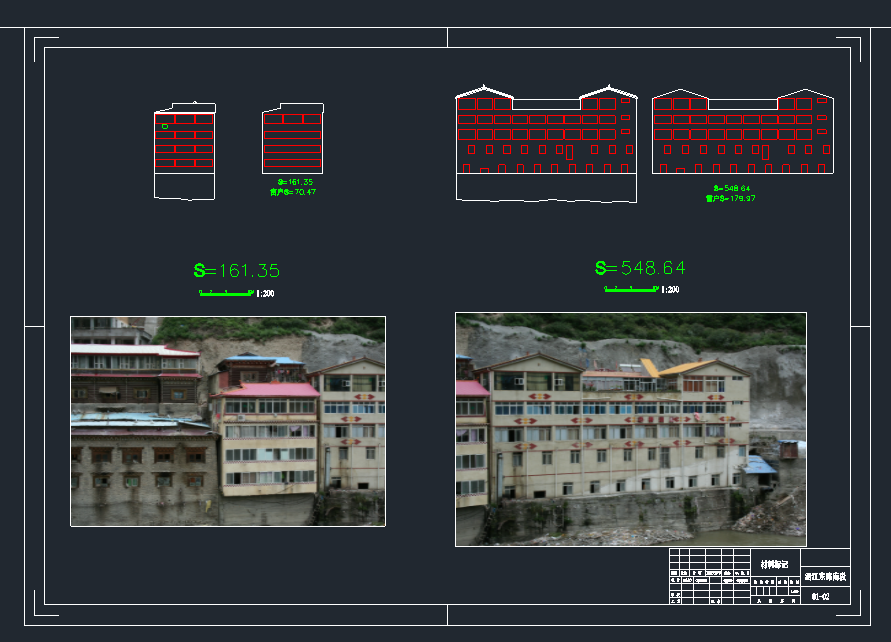

图例一

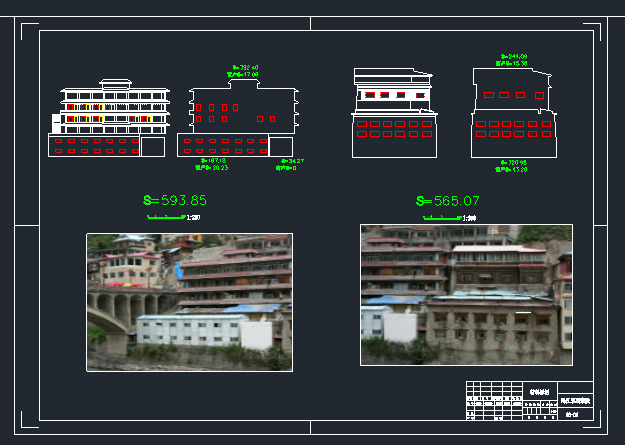

图例二



        思拓力三维激光扫描仪,在旧城区改造、土方测量、地形测量、地基勘探等领域有着广阔的应用空间,思拓力期待着与用户一起探索更多的应用场景和解决方案。
