国道沿街立面改造

作者:  发布时间:2015/12/16 20:28:44

今天我们将为大家介绍的是思拓力三维激光扫描仪X300 Plus应用在国道沿街建筑立面改造的最新案例。





一、项目简介


随着我国经济的高速发展,国道以及省道两侧新建建筑越来越多,由于外观参差不齐、风格各异等原因,削弱并影响了城市道路的景观美感,进而影响到整个城市的面貌。



温岭隶属于浙江省台州市所辖县级市,其地理位置位于浙江省黄金海岸中部城市群,也是国家百强经济县,其自身有着非常丰富的林业资源、海洋资源等,为当地发展旅游业提供了得天独厚的优势。



因此,当地政府为更好地提升当地旅游、经济、居住环境,对其228国道某段两侧建筑进行街道立面改造工程。



整个改造工程涉及21个自然村,本项目就是以其中一个自然村的国道沿街立面改造工程进行核算工作,总里程达2.1公里,获取232栋建筑外墙的粉刷面积。



立面改造,也叫外观装饰或者建筑外墙表皮更换,根据当地的建筑文化与风格,对所需改造的建筑进行统一的外墙表皮粉刷或者装饰,使之成为当地对外的一张名片。







二、项目要求



利用三维激光扫描仪替代传统的全站仪测量建筑立面的方法,被称为“实景复制技术”。



根据现场扫描的点云数据,1:1绘制CAD线画图,获取建筑粉刷立面的精确面积,为统计工作提供支撑,并将成果提交给有关部门,最终与施工方上报的工作量进行复核以及数据存档。



第一步:现场考察,评估工作量



为了更准确地掌握数据采集进度,对作业工期和数据质量进行有效评估,需要到现场进行实地考察。





第二步:现场作业,获取点云数据



现场对需要进行立面改造的街道进行扫描作业,获取国道沿街建筑立面的点云数据。

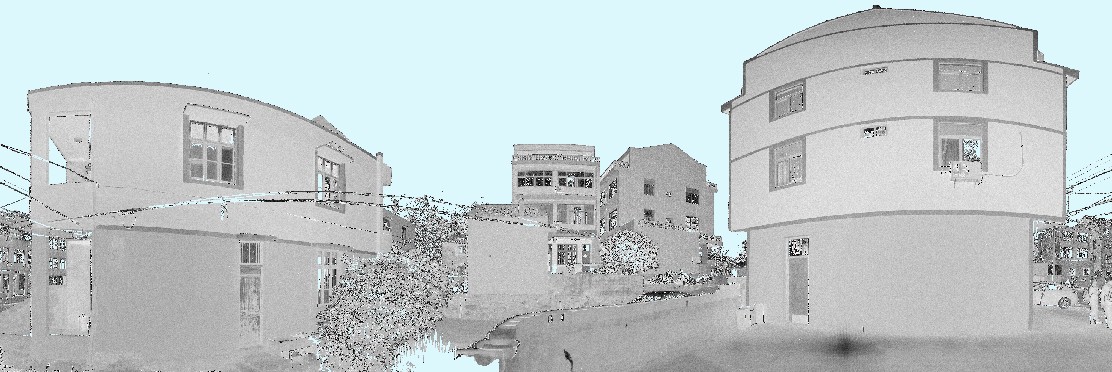

测站点之一:沿国道临街建筑立面点云数据

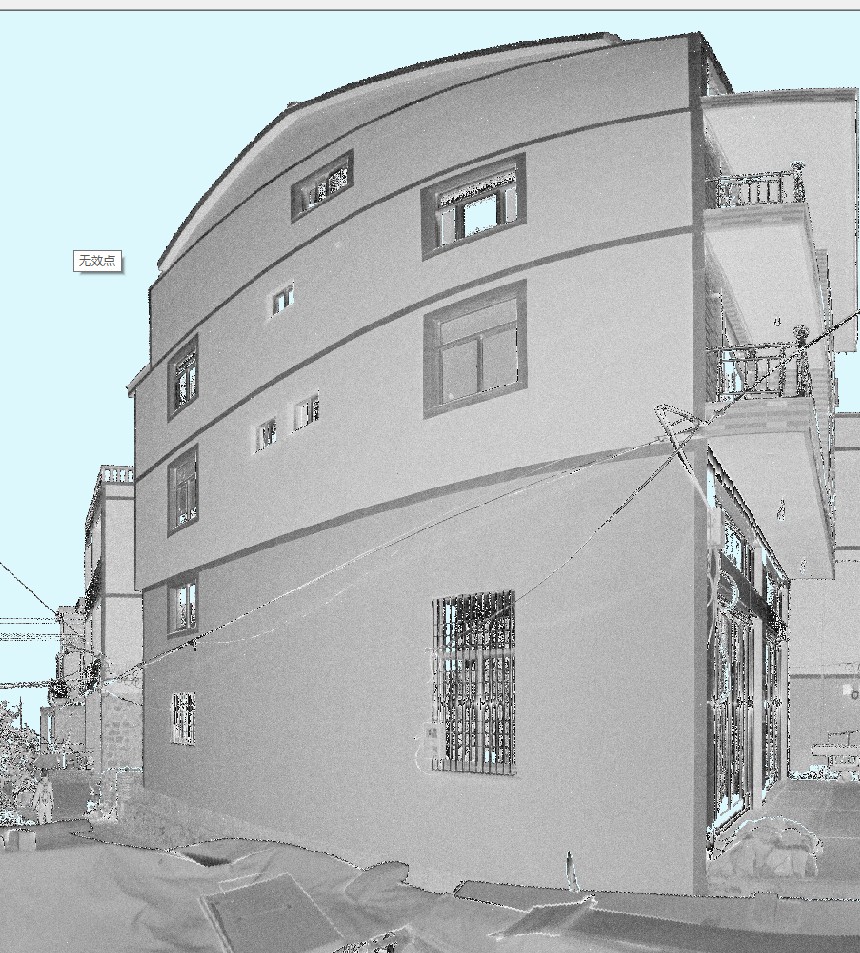

测站点之二:建筑立面点云数据与现场照片

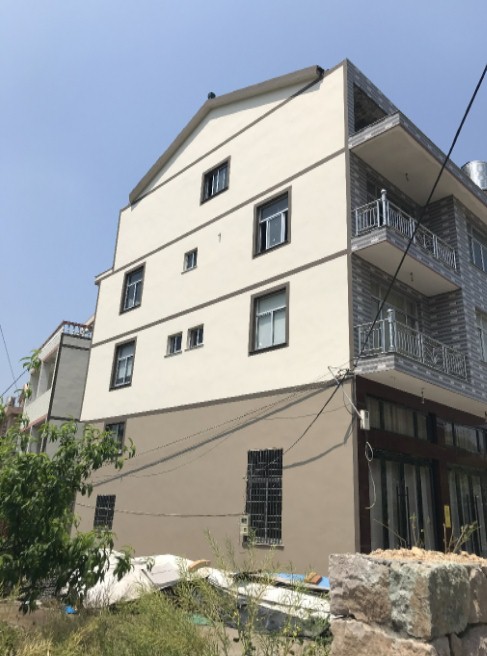

测站点之三:建筑立面点云数据与现场照片



参与此次扫描作业的人员有两位,整个数据采集过程持续1.5天,平均每天测站110多站(由于国道两侧建筑比较分散,车流量较大,且侧立面居多,扫描角度一般为0-90度)。



X300 Plus配备两块智能锂电池,持续作业时间可达九个小时。



扫描时可以同步采集沿街建筑照片(可用手机或单反相机拍摄),如果需要对沿街立面进行建模,建议用单反相机进行建筑纹理采集。









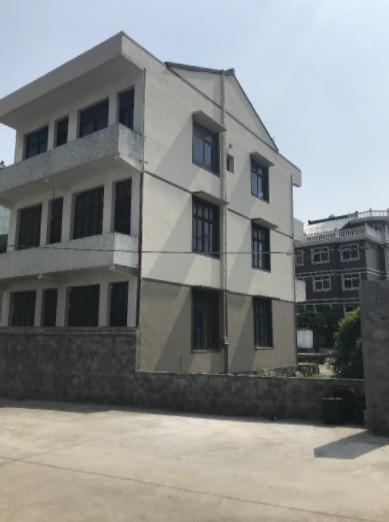

根据项目需要采集建筑粉刷施工一侧的照片



第三步:点云处理,绘制CAD线画图



点云数据处理采用Si-Scan二三维一体化软件,该软件由思拓力自主研发,可以对点云数据进行编辑、去噪、拼接等操作,为后期CAD线画图绘制或其它第三方软件提供准确可靠的数据。

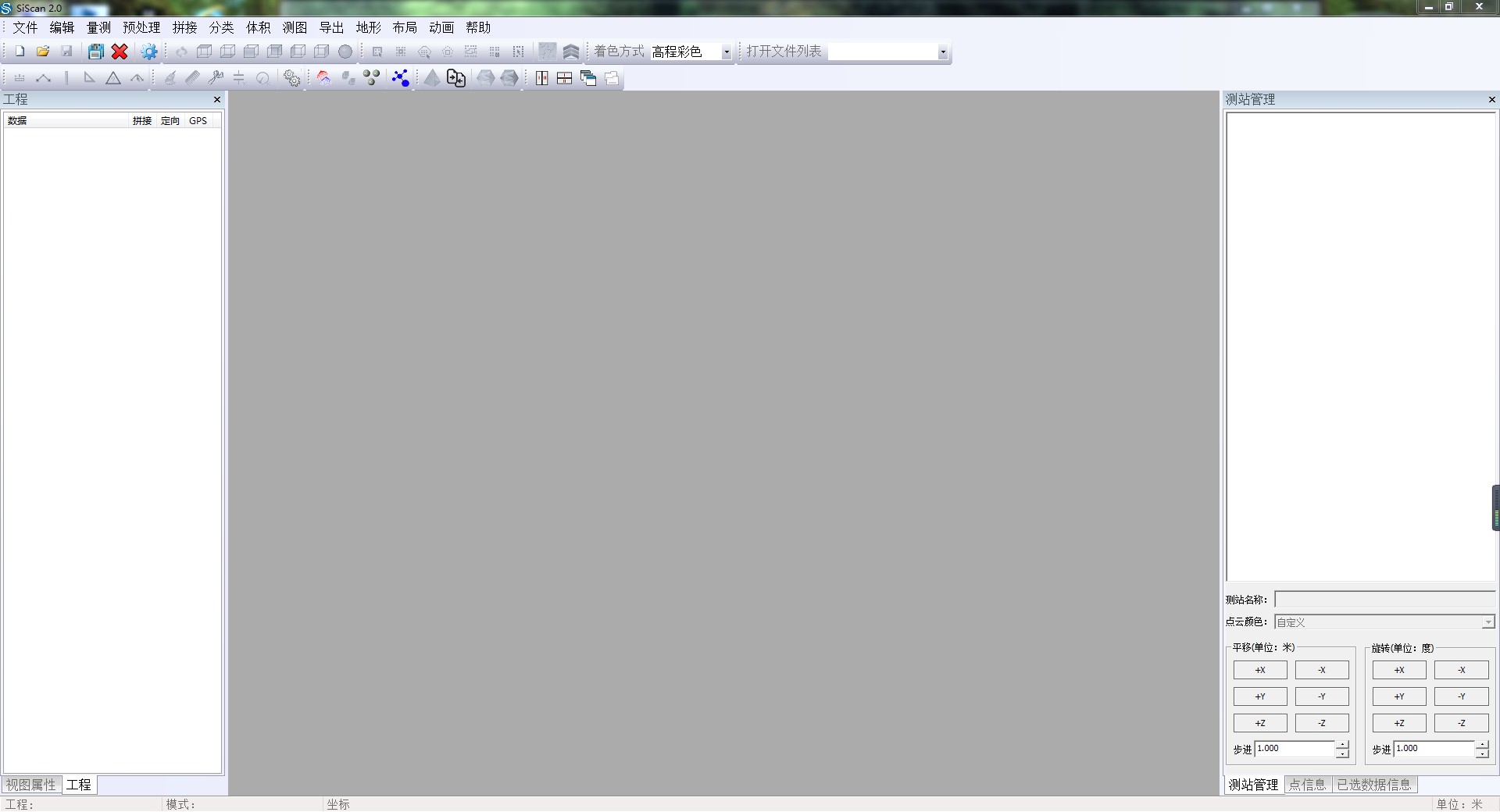

Si-Scan二三维一体化软件

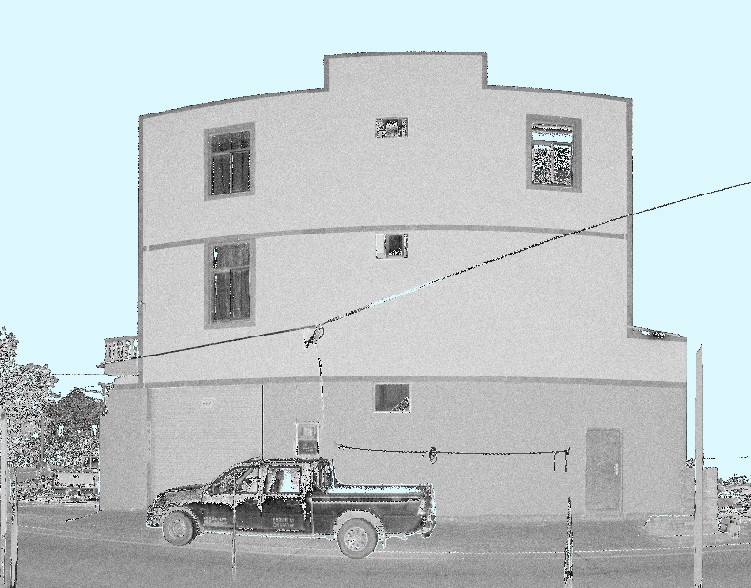

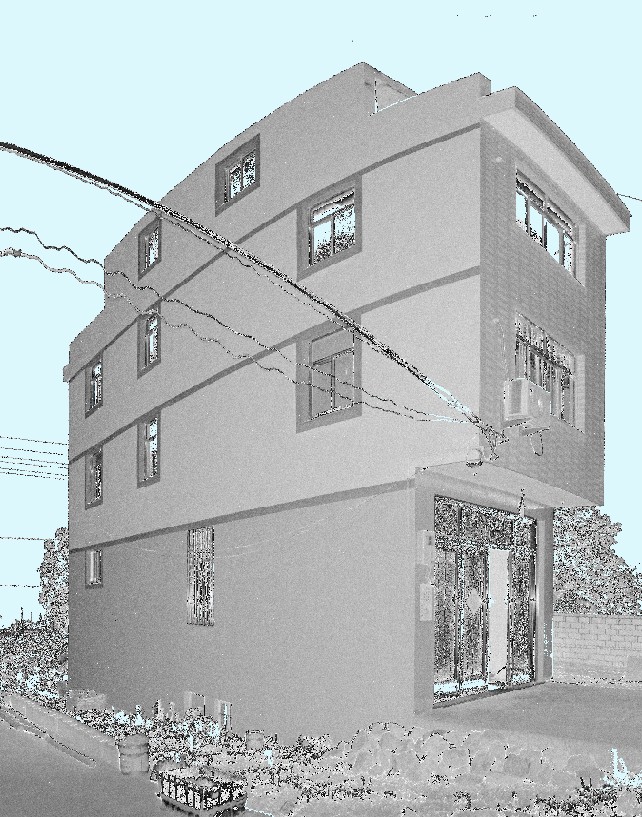

测站原始点云数据之:反射强度点云





按照点云数据 1:1 绘制CAD线画图

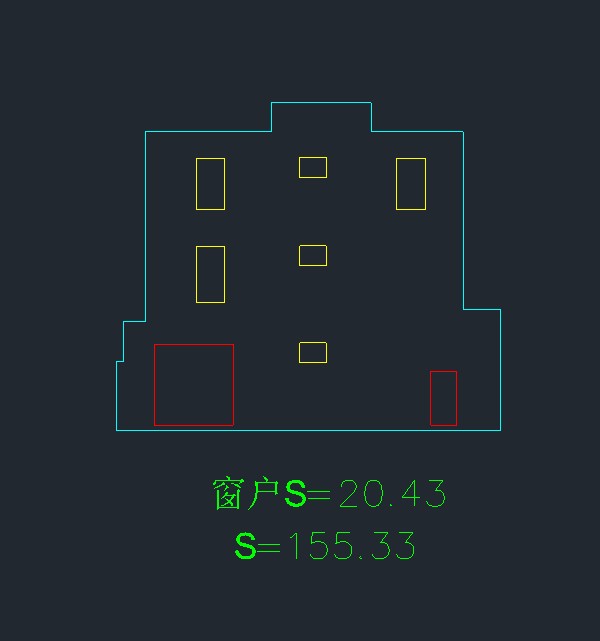

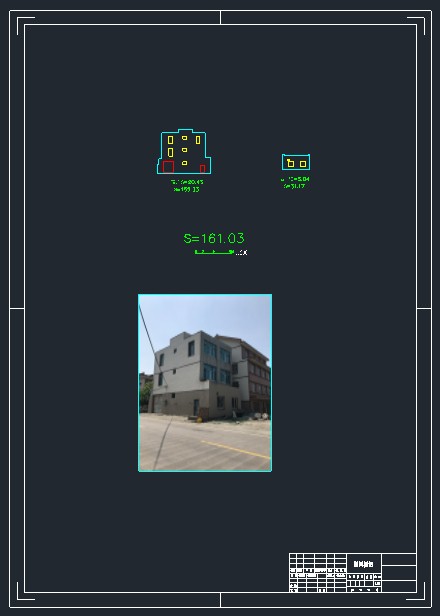

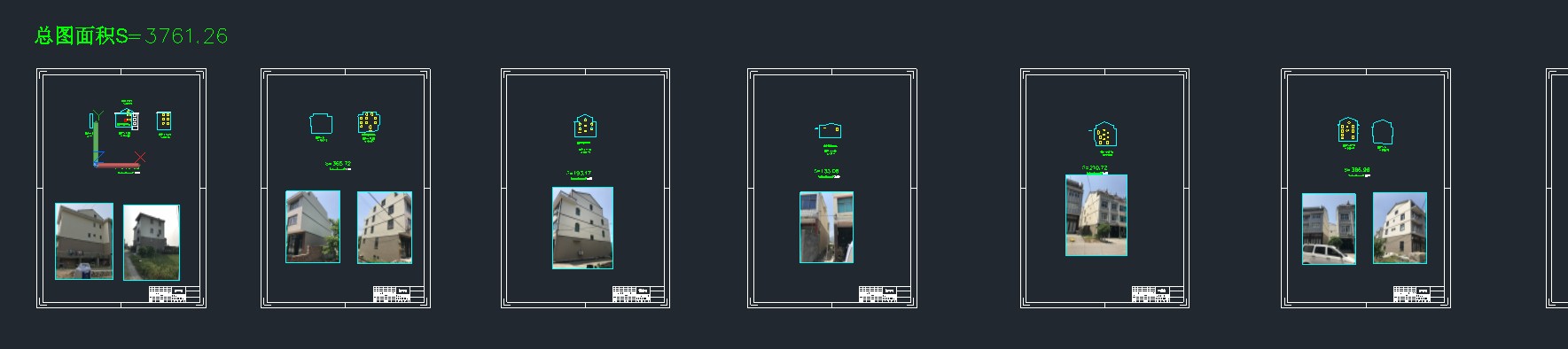

CAD成果制式表格





三、项目成果



本项目工作量:外业数据采集2人,用时1.5天;内业数据处理2人,用时3.5天。

本项目成果包括:点云数据、CAD线画图等,面积统计表可根据项目需要进行编制。



三维激光扫描仪在街道立面改造领域,有着传统手段不可替代的快速、高效、精准等优势,在旧城改造、城市更新等领域有着广阔的应用空间 。



更多精彩案例,请关注思拓力测绘(微信号:situolisurveying)的持续更新!



如果您希望了解更多思拓力三维激光扫描仪产品信息,请与思拓力(020-66252886)或当地代理商联系!
