M3穿戴式精准定位终端 保障特种厂区巡检人员安全

作者:产品部  发布时间:2020/5/18 10:55:29

对于现场巡检危险管道的工作人员而言,后台管理人员实时掌握巡检定位信息将可以为他们提供重要的安全保障。随着思拓力M3穿戴式精准定位终端的发布,形成了一套完整的高精度位置服务系统解决方案,目前已成功在宝钢某不锈钢公司得到了推广应用。





1 项目背景



保障危险管道巡检人员安全



宝钢某不锈钢公司是一家集金属冶炼、加工生产销售于一体的大型不锈钢生产企业,经营范围包括冶炼、热轧、固溶、冷轧、机械加工、销售金属镍等。其中,保障煤气、水气、一氧化碳等危险气体管道系统的稳定运行,是确保该公司安全生产的重要环节。





该不锈钢公司专门成立工程动力部,负责对危险气体管道系统进行24小时不间断巡视,但由于设备尚不完善,存在巡检人员安全不能有效保障的风险。


而且,该不锈钢公司厂区内的环境复杂:多建筑遮挡、多金属粉尘反射、多电磁干扰,无疑为项目的实施和运行增加了不少难度。





根据该不锈钢公司应用需求,结合北斗卫星导航定位技术,思拓力与中冶某勘察设计院合作为该不锈钢公司量身打造了一套高精度位置服务系统,用于巡检人员实时定位,保障工作人员巡视危险气体管道系统时的生命安全。





2 项目组成



基站+M3定位终端+三维可视化平台



该高精度位置服务系统主要由基站、M3定位终端、数据解析和三维可视化管理平台组成。



1、基站



基站架设在工程动力部楼顶,使用SC200型GNSS接收机,配合3D扼流圈天线,可以确保基站数据传输的稳定和高质量。







基站利用该不锈钢公司现有固定IP网络进行数据传输,使用NtripCaster单基站管理软件进行账号管理,管理人员可以直观地看到数据传输结果,方便管理人员进行数据维护。





2、M3定位终端



选择思拓力最新研发生产的M3穿戴式精准定位终端用作巡检人员定位,该设备具有高精度、抗干扰、长续航、机身轻等特点,并具备SOS一键报警求救功能。





小巧的机身设计方便巡检人员携带或佩戴,不会产生任何负担。巡检人员可以将其放在上衣口袋、胳膊臂袋,甚至直接夹在衣服上。







正所谓“麻雀虽小五脏俱全”,M3定位终端也一样。机身如此小巧,却并未对其性能产生丝毫影响。这得益于其机身内部配置有高性能三星系GNSS板卡、螺旋天线、4G全网通模块、蓝牙模块和低功耗控制板等,一应俱全,体现了思拓力强大的系统整合能力。


3、数据解析与三维可视化平台



通过后台数据解析,可以将M3定位终端实时回传的轨迹数据,转化成三维可视化管理平台需要的数据格式。

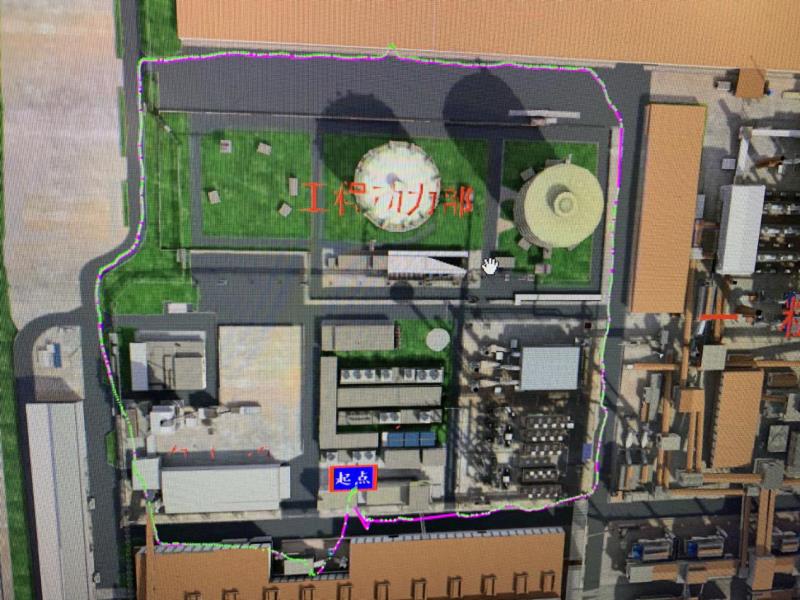

然后,通过虚拟算法在三维可视化管理平台里实时呈现每位巡检人员的信息,包括人员行走状态与位置、历史轨迹查询、人员位置与监控视频自动联动,以及SOS报警触发视频监控自动寻找、报警位置自动上传等,以最快的响应速度保障巡检人员的生命安全。










3 项目验收



解决巡检人员安全保障问题



小巧的M3定位终端顺利通过不锈钢公司各种严苛环境的考验,可以持续稳定地按1Hz速率回传1.5米以内精度的数据,即使在严重遮挡环境下仍能回传轨迹数据,同时满足10个小时以上的作业时间。


M3定位终端结合三维可视化管理平台使用,解决了长期困扰该不锈钢公司的巡检人员安全保障问题,并实现了全自动化的数据展示查看与管理。



思拓力M3穿戴式精准定位终端可以在钢铁厂、化工厂、港口等这类电磁干扰严重、信号环境复杂的特种厂区,发挥极大优势。


如果您希望了解更多相关产品信息,欢迎与我们联系!
